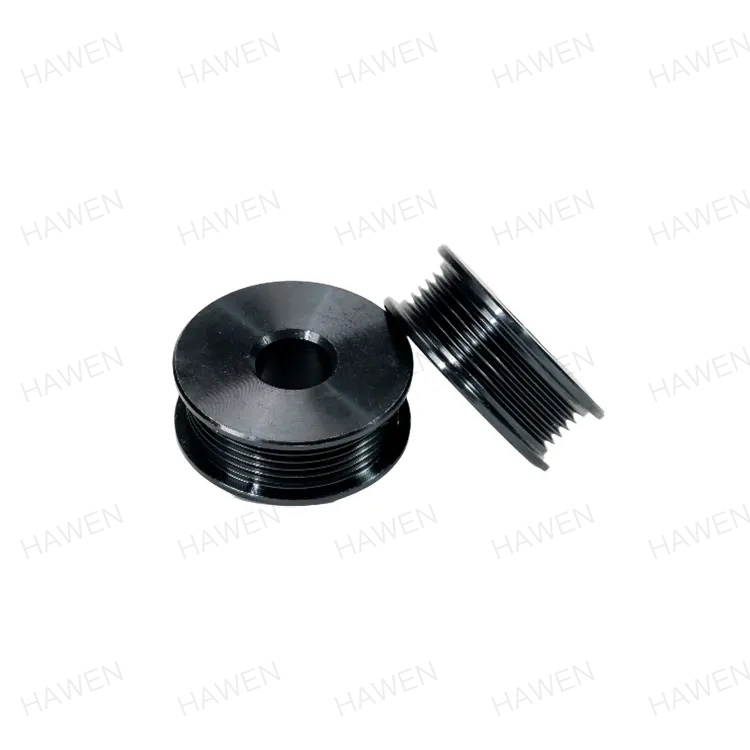

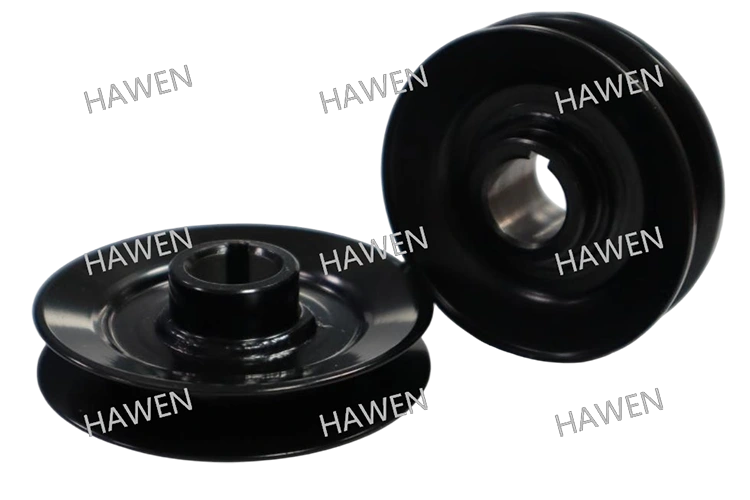

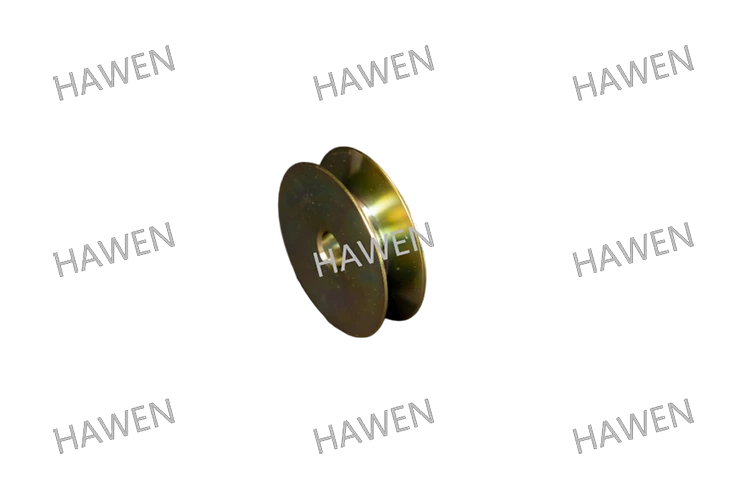

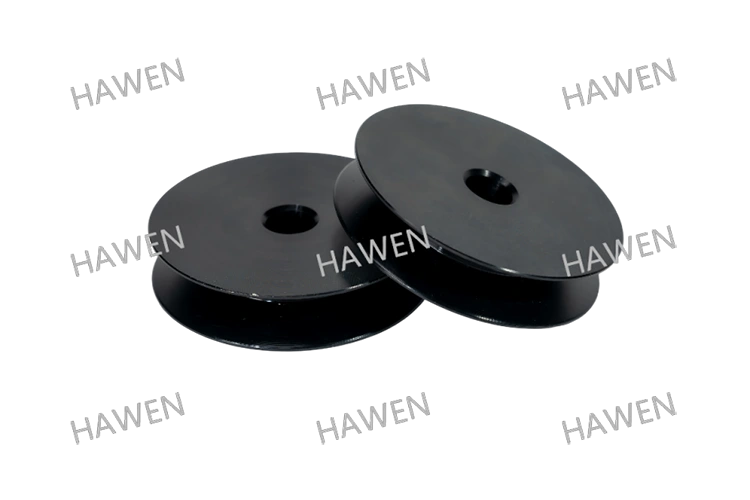

قرقره تسمه V باریک

قرقره تسمه باریک HAWEN یک جزء انتقال مکانیکی با یک شیار V است که عمدتاً برای همکاری با تسمه های V-V برای انتقال نیرو استفاده می شود. با طراحی ساده و کم هزینه، برای انواع سناریوهای صنعتی و روزمره مناسب است. محصولات ما به طور گسترده ای در تجهیزات اتوماسیون، ماشین آلات دقیق، انتقال صنعتی و سایر زمینه ها استفاده می شود. ما از مشتریان برای سفارشی کردن محصولات در هر نقشه یا بازدید از کارخانه ما استقبال می کنیم.

مشخصات محصول

نام محصول

مواد

وزن ناخالص (کیلوگرم)

واحد (EA)

بعد

درمان سطحی

الزامات زیست محیطی

نیاز پردازش

فیلد برنامه

دقت ماشینکاری

پایگاه مشتری

سهم بازار در چین

اظهارات

قرقره تسمه V باریک

فولاد برش آزاد 1215

-

EA

Φ59.18×15.87

آبکاری روی

مطابق با استانداردهای بین المللی مانند ROHS و REACH

ماشینکاری مکانیکی

کمپرسور هوا، خشک کن و سایر تجهیزات

≤0.015 میلی متر

نیدک

5%

قابل تنظیم در هر نقاشی

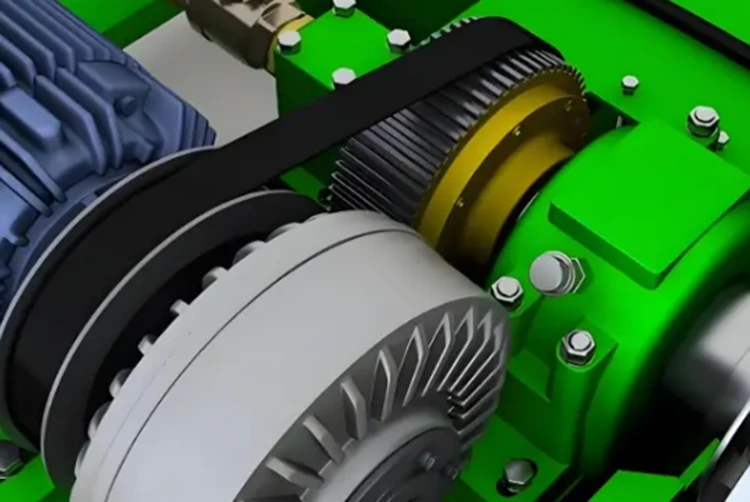

زمینه های کاربرد محصول

HAWEN (Trilon) بیش از 20 سال است که عمیقاً در صنعت ماشین آلات مشغول است. از سال 2005، شرکت ما تحقیق و توسعه عمیقی را در مورد قرقره های تسمه V تک شیار و انواع مختلف قرقره های تسمه خودرو انجام داده است. این محصول از فولاد برش آزاد 1215 فرآوری و تشکیل شده است. محصولات ما طیف گسترده ای از صنایع را پوشش می دهند:

1. تجهیزاتی مانند فن ها و کمپرسورهای هوا: برای انتقال مداوم نیرو در کارخانه ها (مانند سیستم های تهویه یا انتقال مایعات) استفاده می شود. ساختار آن می تواند با شرایط کاری با قدرت متوسط، متوسط ​​و کم سرعت سازگار شود.

2. فن های گریز از مرکز یا پمپ های پیچ: قرقره های تسمه ای ساخته شده از چدن خاکستری می توانند انتقال پایدار را ارائه دهند.

3. ساخت دقیق: طراحی استاندارد، انتخاب دقیق مواد، فناوری پردازش پیچیده و کنترل کیفیت، کارایی بالا، دوام و قابلیت تعویض در انتقال قدرت متوسط ​​و بالا را تضمین می کند، همانطور که در ابعاد کلیدی زیر توضیح داده شده است.

4. اتوماسیون و ماشین آلات عمومی: معمولا در فن ها، کمپرسورهای هوا و سایر تجهیزات استفاده می شود. در فن های گریز از مرکز یا پمپ های پیچ، قرقره های تسمه چدن خاکستری می توانند نیروی انتقال پایدار را ارائه دهند.

5. دقت انتقال بالا: قدرت با اصطکاک بین تسمه و قرقره منتقل می شود. به دلیل لغزش احتمالی جزئی تسمه V در شیار قرقره، نسبت انتقال کاملاً ثابت نیست، اما معمولاً می تواند نیازهای کاربردهای صنعتی عمومی را برآورده کند.

6. راندمان بالا و نگهداری آسان: راندمان انتقال می تواند به بیش از 95٪ برسد. ویژگی ها: طراحی تسمه V شکل آن را قادر می سازد تا نزدیک قرقره قرار گیرد و از اتلاف انرژی بکاهد. ظرفیت بار: قرقره تسمه V می تواند بار مشخصی را تحمل کند. پایداری: انتقال قرقره تسمه V پایداری خوبی دارد که می تواند لرزش و ضربه را در حین انتقال کاهش دهد و عملکرد پایدار تجهیزات مکانیکی را تضمین کند. انطباق پذیری: انتقال تسمه V برای شرایط کاری و محیط های مختلف مناسب است و می تواند با شرایط کاری سخت مانند رطوبت و خوردگی از طریق درمان های سطحی (به عنوان مثال، آبکاری روی، کوئنچ با فرکانس بالا) سازگار شود.

تجهیزات کاربردی محصول و مشتریان اصلی

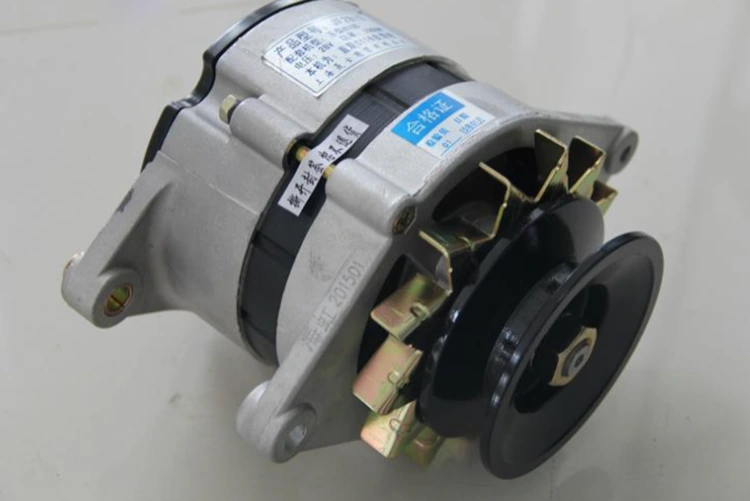

محصولات فوق عمدتاً برای کمپرسورهای هوا و موتورهای پمپ آب، با مشتریان اصلی از جمله Nidec، Asco و سایر شرکت های معروف اعمال می شود.

پارامترهای فنی: قرقره تسمه V تک شیار فولادی 1215 برش آزاد

ویژگی های کیفیت اصلی	شاخص های فنی اصلی	GB/T 13575.1-2022 استاندارد	استاندارد صنعت	استاندارد هاون
ثبات حفره داخلی	تحمل حفره داخلی	-	≤0.026 میلی متر	≤0.015 میلی متر
سازگاری با نوع شیار	زاویه شیار	-	≤1 درجه	≤0.5 درجه
دقت انتقال و عمر سرویس	فرار	-	≤0.15 میلی متر	≤0.05 میلی متر
عمر خدمات	مقاومت در برابر خوردگی (تست اسپری نمک خنثی)	48 ساعت	72 ساعت	ساعت 96
دوستی با محیط زیست	محدودیت مواد خطرناک	-	مطابق با استانداردهای اتحادیه اروپا	مطابق با استانداردهای اتحادیه اروپا

مزایای اصلی

ما دارای قابلیت های فنی قوی تحقیق و توسعه و تجهیزات تولید با دقت بالا هستیم. در فرآیند طراحی مشترک محصولات آینده با مشتریان، فناوری HAWEN همیشه می‌تواند راه‌حل بهینه را بررسی کند و به رسمیت شناخته شود. ما 100٪ کنترل کیفیت خودکار آنلاین را اجرا می کنیم و از طریق اقدامات زیر به تولید با دقت بالا دست می یابیم:

● کنترل منبع: برای اطمینان از عملکرد پایدار مواد، قوام مواد خام را از مرحله تدارکات به شدت کنترل کنید.

● ماشینکاری دقیق: تجهیزات با دقت بالا را برای پردازش خودکار به کار ببرید تا دقت ابعادی محصول را تضمین کنید (به عنوان مثال، تحمل سوراخ داخلی ≤0.015 میلی متر).

● نظارت کامل بر فرآیند: پارامترهای تولید را در زمان واقعی از طریق یک سیستم تشخیص آنلاین برای شناسایی و تصحیح انحرافات به موقع، نظارت می کند.

● تضمین کیفیت ثابت: برای اطمینان از عملکرد پایدار هر محصول، خطاهای عملیات دستی را حذف کنید.

● نرخ صلاحیت بالا: نرخ صلاحیت تولید در 99.99٪ کنترل می شود و نرخ صلاحیت کارخانه به 100٪ می رسد.

● بهبود کارایی: فرآیندهای خودکار مداخله دستی را کاهش داده و هزینه های تولید را کاهش می دهد.

ما کنترل دقیقی بر سازگاری با محیط زیست محصولات از انتخاب مواد خام گرفته تا تولید و فرآوری اعمال می کنیم:

● مواد اولیه سازگار با محیط زیست: از فولاد با برش آزاد 1215 برای کاهش مواد خطرناک، مطابق با استانداردهای مواد سازگار با محیط زیست استفاده کنید.

● تصفیه سطح: از فناوری آبکاری استفاده کنید، که لایه‌ای از روی را روی سطح فلز یا آلیاژ فولاد از طریق روش‌های شیمیایی یا الکتروشیمیایی می‌پوشاند تا از خوردگی و زنگ‌زدگی محیطی محافظت کند.

● گواهی زیست محیطی: همه محصولات دارای گواهینامه های زیست محیطی بین المللی مانند ROHS و REACH هستند تا اطمینان حاصل شود که هیچ مواد خطرناکی در آن وجود ندارد.

● فرآیند تولید: خطوط تولید خودکار مصرف انرژی و تولید ضایعات را بدون تماس دستی در طول فرآیند کاهش می دهد. از طریق تجهیزات تست آنلاین کاملاً خودکار، هر محصول قبل از کارخانه قبلی تحت بازرسی کامل ابعاد، تحمل‌های هندسی و عیوب سطح قرار می‌گیرد تا از سازگاری دسته‌ای اطمینان حاصل شود.

ما همکاری طولانی مدت پشتیبانی با تولید کنندگان موتور داخلی و خارجی معروف داریم و به رسمیت شناخته شده است. با 20 سال انباشت فنی، ما به طور مداوم نرخ استفاده از مواد و فرآیندهای تولید را بهینه می کنیم. محصولات ما گواهینامه های سیستم کیفیت ISO9001 و IATF16949 را گذرانده اند و از ردیابی کامل از انبار مواد اولیه تا تحویل محصول نهایی اطمینان حاصل می کنند.

● تیم تحقیق و توسعه کارآمد: سرعت پاسخگویی سریع، صرفه جویی در هزینه های توسعه و زمان. می‌تواند طرح‌های ویژه‌شکل مناسب برای کاربردهای مشتریان را با توجه به نیازهای سیستم صنعتی آنها سفارشی کند.

● ظرفیت تولید: ما 120 مجموعه تجهیزات CNC با دقت بالا، یک خط تولید سیاه شدن تمام اتوماتیک، یک خط تمیز کردن تمام اتوماتیک اولتراسونیک و بیش از 10 مجموعه تجهیزات تست اتوماتیک داریم. ظرفیت تولید ماهانه به 300000 قطعه می رسد که حجم فروش ماهانه فعلی حدود 150000-200000 قطعه و ظرفیت مازاد ماهیانه 30٪ -50٪ است.

ما با توجه به تقاضای نهایی بازار هدایت می شویم:✅

بهبود کارایی و کاهش هزینه✅

صدای کم و میزان کیفیت بالا✅

حفاظت از محیط زیست

● انعطاف پذیری بیشتر در تغییرات طراحی

● کارایی و سرعت بالا در فرآیند تصمیم گیری

● زمان کوتاه خرید برای مواد خام و لوازم جانبی مختلف: واقع در استان ژجیانگ، "زادگاه تولید در چین"، ما یک زنجیره تامین کننده غنی داریم.

● راه حل های قابل اعتماد، کارآمد و با کیفیت HAWEN همه مشتریان را قادر می سازد از مسیرهای انحرافی اجتناب کنند—زمانی که ما را انتخاب کنند، تمایلی به تغییر به سایر تامین کنندگان ندارند.

● انتخاب HAWEN به معنای کاهش هزینه های توسعه مشتریان، هزینه های آزمایش، هزینه های ساخت و هزینه های خدمات پس از فروش است.

انتخاب مواد

فولاد 1215 یک فولاد برش آزاد سازگار با محیط زیست است که حاوی مواد خطرناکی مانند سرب نیست و قابلیت ماشینکاری عالی دارد و برای ساخت قطعات مکانیکی دقیق مناسب است.

● خواص فیزیکی پایدار: چگالی مواد آن به طور پایدار در 7.85g/cm³ حفظ می شود.

● ترکیب شیمیایی: کربن (≤0.09%)، منگنز (0.75%-1.05%)، فسفر (0.04%-0.09%) و گوگرد (0.26%-0.35%). محتوای نسبتاً بالای گوگرد، ماشین‌کاری را بهبود می‌بخشد در حالی که مطابق با استانداردهای محیطی است.

● خواص مکانیکی: دارای دقت ابعادی عالی است. استحکام کششی در حالت نورد گرم 390-540MPa است که می تواند پس از کشش سرد به 490-755MPa با سختی 160-190HB برسد و می توان آن را مستقیماً بدون عملیات حرارتی پردازش کرد.

● فرم‌های تحویل: به صورت فولاد گرد نورد گرم، میله‌های روشن سرد و میله‌های زمینی عرضه می‌شود. اشکال مختلف مقطعی را می توان از طریق فرآیند اکستروژن سرد تشکیل داد و باعث صرفه جویی در اتلاف مواد و زمان پردازش شد.

● ماشینکاری: برش صاف و عملکرد خوب شکستن تراشه ها، سایش ابزار را کاهش می دهد و سطح را بهبود می بخشد. به ویژه برای پردازش پیوسته انبوه توسط تجهیزات خودکار مانند ماشین تراش اتوماتیک و ماشین تراش CNC مناسب است. مقاومت در برابر سایش یا مقاومت در برابر خوردگی آن را می توان از طریق کربورسازی سطح یا آبکاری نیکل افزایش داد.

کنترل فرآیند

● کنترل تحمل سوراخ داخلی: دستیابی به دقت بالای ± 0.015 میلی متر الزامات بسیار بالایی را برای تجهیزات پردازش و ثبات فرآیند ایجاد می کند. چنین محدوده تحمل دقیقی به دقت بالای تجهیزات پردازش (به عنوان مثال، ماشین ابزار CNC)، ابزارهای برش با کیفیت بالا و فرآیندهای پایدار (مانند کنترل دما، سرکوب لرزش) نیاز دارد. هر گونه انحراف کوچک ممکن است منجر به مشکلات کیفیت محصول شود. شرکت ما از فناوری‌های پیشرفته برای تضمین استفاده می‌کند: از طریق ابزارهای اندازه‌گیری با دقت بالا (مانند دستگاه اندازه‌گیری مختصات (CMM)، تستر گردی، ابزار اندازه‌گیری نمایه)، کنترل دقیق فرآیند (به عنوان مثال، کنترل فرآیند آماری (SPC) برای اطمینان از سازگاری با فرآیند انبوه) و اطمینان از سازگاری با محیط تولید.

● ارزش کاربردی: در سیستم‌های انتقال دقیق، تحمل سوراخ داخلی مستقیماً بر دقت اتصال بین قطعات و شفت‌ها تأثیر می‌گذارد که به راندمان انتقال، کنترل نویز و طول عمر محصول مربوط می‌شود و یک شاخص فنی اصلی تولید پیشرفته است.

● برای اطمینان از پایداری و دوام محصولات در طول استفاده، کنترل دقیقی بر کل فرآیند تولید اعمال می کنیم.

● تطبیق عملکرد مواد: سختی مواد و فرآیندهای عملیات حرارتی را برای بهبود مقاومت در برابر سایش و استحکام خستگی به شدت کنترل کنید.

درمان سطحی - آبکاری

از آنجایی که قرقره تسمه V تک شیار از مواد فلزی ساخته شده است، محیط های سرویس خشن به ناچار باعث زنگ زدگی یا خوردگی قطعات یدکی می شود. شرکت ما دارای یک تیم اصلی تحقیق و توسعه حرفه ای و با تجربه است. از طریق سالها تجربه عملی و آزمایشات، ما فرمول ویژه ای برای درمان سطحی این محصول ایجاد کرده ایم و تجهیزات آبکاری تمام اتوماتیک با سیستم خشک کن تمام اتوماتیک را اتخاذ کرده ایم. ضخامت لایه آبکاری شده مطابق با استانداردهای داخلی، صنعتی و بین المللی است و به سطح میکرون می رسد. هیچ تماس دستی در طول فرآیند وجود ندارد، که باعث افزایش مقاومت در برابر خوردگی محصولات، مطابقت با استانداردهای صنعت و کاهش خطر برخورد محصول ناشی از تماس دستی می شود.

توجه: سایر روش‌های تصفیه سطح مانند سیاه‌کردن و آبکاری نیکل نیز موجود است و می‌توان آن را با توجه به نیاز مشتری سفارشی کرد.

الزامات زیست محیطی

همه محصولات از نظر مواد و تصفیه سطح الزامات زیست محیطی را برآورده می کنند و توسط گزارش های گواهی ROHS و REACH پشتیبانی می شوند.

قابلیت های تحقیق و توسعه و سفارشی سازی

تیم فنی تحقیق و توسعه حرفه ای ما 20 سال تجربه عمیق در صنعت دارد. ما می توانیم نیازهای مشتری را برآورده کنیم و نقاط درد آنها را با توجه به نیازهای خاص و زمینه های کاربردی آنها حل کنیم و قرقره های تسمه با شکل خاص را سفارشی کنیم. ما به گرمی از مشتریان برای ارائه نقشه هایی برای سفارشی سازی، از جمله محصولات سفارشی با مواد اولیه تعیین شده و درمان های سطحی استقبال می کنیم، و همچنین از مشتریان خارج از کشور برای بازدید از کارخانه ما استقبال می کنیم.

هم افزایی از ساختار سازمانی جدید

ساختار سازمانی جدید HAWEN را قادر می سازد تا انتظارات مشتری را بر اساس همکاری موثر برآورده کند.

مشتریان داخلی و سهم بازار

ما با مشتریان داخلی مانند Sanjiang Electric، LG Tianjin و Nidec با بیش از ده سال همکاری استراتژیک همکاری طولانی مدت داریم. تا به حال، شرکت ما 20 درصد از سهم بازار قرقره های تسمه V تک شیار را در چین به دست آورده است.
