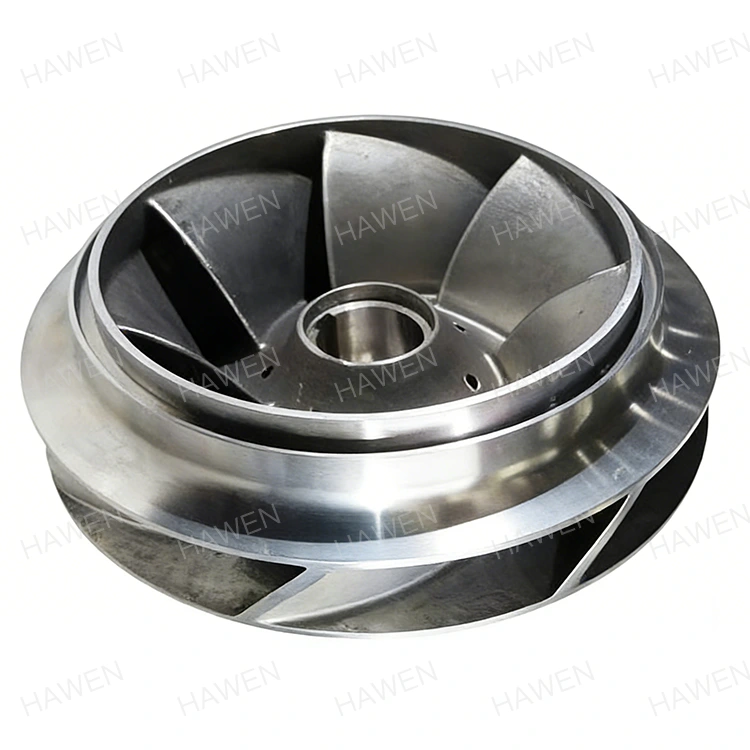

پروانه فولاد ضد زنگ ریخته گری سرمایه گذاری

HAWEN یک تولید کننده و تامین کننده برتر مستقر در چین است که متخصص در واحدهای پروانه فولادی ضد زنگ ریخته گری سرمایه گذاری سفارشی برای پمپ های صنعتی سنگین است. این قطعات برای مقاومت در برابر محیط های بسیار خورنده، محیط های اسیدی و محلول های نمکی مهندسی شده اند، این اجزا راندمان هیدرولیکی بهینه و پایداری دینامیکی را ارائه می دهند. با استفاده از آلیاژهای درجه بالا - از جمله 304، 316 و 2205 Duplex - فرآیند تولید ما تلرانس های دقیق، عبور مایعات صاف و حداقل هزینه های نگهداری را تضمین می کند. با تیم مهندسی ما برای راه حل های OEM قابل اعتماد که برای افزایش طول عمر تجهیزات در شرایط عملیاتی سخت طراحی شده اند، شریک شوید.

فناوری ریخته گری دقیق برای سازه های پروانه پیچیده

سیستم‌های مدرن حمل و نقل سیالات صنعتی، پمپ‌های فرآیند شیمیایی با هد بالا، و سیستم‌های گردشی دریایی تخصصی، به هندسه پره داخلی دقیق، پروفایل‌های دینامیکی متعادل و گذرگاه‌های جریان هیدرولیک صاف نیاز دارند. روش‌های سنتی ریخته‌گری شن و ماسه یا تولیدات جوشی چند تکه معمولاً هنگام تلاش برای تولید کانال‌های داخلی پیچیده بدون ایجاد زبری سطح، عدم دقت ابعادی یا ضعف ساختاری، کوتاهی می‌کنند. اجرای ریخته‌گری سرمایه‌گذاری سیلیس این محدودیت‌های مهندسی را با تکرار مدل‌های پیچیده CAD با دقت ابعادی دقیق مستقیماً در فلز جامد برطرف می‌کند.

این رویکرد ساخت دقیق، خطوط مفصل سنتی و نقاط تمرکز تنش را حذف می‌کند و ساختاری یکپارچه ایجاد می‌کند که دینامیک سیال را از لحظه‌ای که رسانه وارد چشم مکش می‌شود تا زمانی که از دایره تخلیه خارج می‌شود، بهینه می‌کند. با استفاده از قالب‌های سرامیکی با چگالی بالا و تکنیک‌های ریختن به کمک خلاء، اجزای حاصل به شکل‌هایی نزدیک به شبکه می‌رسند که نیاز به حذف گسترده فلز پس از ریخته‌گری را به شدت کاهش می‌دهد.

هندسه پیچیده و مسیرهای جریان هموار

• دقت پره هیدرولیک:پره های پیچیده و منحنی سه بعدی را با دقت تکرار می کند تا سیال را به آرامی هدایت کند، تلفات اصطکاک داخلی، خطر کاویتاسیون و آشفتگی اتلاف انرژی را به حداقل برساند.
• یکپارچگی ساختاری:یک ساختار دانه فلزی همگن بدون تخلخل گاز داخلی، سوراخ‌های جمع‌شدگی یا بسته‌های سرد رایج در روش‌های ریخته‌گری درجه پایین ارائه می‌کند.
• بازده شکل نزدیک به خالص:تلورانس‌های ابعادی فوق‌العاده محکم را مستقیماً از قالب پوسته سرامیکی به دست می‌آورد، مواد آلیاژ خام را ذخیره می‌کند و چرخه‌های تکمیل CNC پایین‌دست را کوتاه می‌کند.
• ضخامت دیوار یکنواخت:ابعاد دیوار را در بخش های روکش دار و باز حفظ می کند و توزیع تنش متعادل را تحت فشارهای هیدرولیکی داخلی بالا تضمین می کند.

گزینه های ساختاری همه کاره

• طراحی بسته:دارای روکش های جلو و عقب برای احاطه کامل مسیرهای مایع است. این پیکربندی حداکثر راندمان هیدرولیکی و فشار بالای سر را هنگام کار با سیالات شفاف و غیر تجمعی ارائه می دهد.
• طراحی نیمه باز:تنها دارای یک کفه عقب، جفت شده با صفحات پره باز است. این تعادل بهینه از استحکام ساختاری و فاصله را فراهم می کند و از تجمع ذرات در هنگام پمپاژ محیط با تعداد متوسط ​​جامد جلوگیری می کند.
• طراحی باز:به طور کامل پوشش های جلو و عقب را از بین می برد و پره ها را مستقیماً در معرض پوشش قرار می دهد. این طرح به طور خاص برای پمپاژ دوغاب های سنگین، مایعات بسیار چسبناک یا سیالات حاوی الیاف بلند طراحی شده است.

مزایای کلیدی مواد فولادی ضد زنگ

انتخاب مواد به عنوان دفاع اولیه در برابر شکست زودرس مکانیکی، خوردگی گالوانیکی و تخریب شیمیایی در محیط‌های تهاجمی مایع عمل می‌کند. استفاده از فرمول‌های آلیاژی درجه بالا تضمین می‌کند که اجزای داخلی یکپارچگی ساختاری، صافی سطح و پایداری ابعادی را حتی زمانی که در معرض مواد شیمیایی تهاجمی، آب شور، یا دمای عملیاتی شدید قرار می‌گیرند، حفظ می‌کنند.

انتخاب یک پروانه فولاد ضد زنگ ریخته گری سرمایه گذاری نسبت به فولاد کربنی یا چدن معمولی با افزایش زمان اجرای مداوم و کاهش فرکانس خاموش شدن های برنامه ریزی نشده سیستم، هزینه های کل چرخه عمر را به شدت کاهش می دهد. محتوای کروم ذاتی یک لایه اکسید غیرفعال خود ترمیم شونده را تشکیل می دهد که ماتریس فلزی زیرین را از حمله شیمیایی مداوم عایق می کند.

نمرات آلیاژ و مزایای عملکرد

• آلیاژ درجه 304:به عنوان یک خط پایه همه کاره عمل می کند که مقاومت قابل اعتمادی در برابر اکسیداسیون کلی جو، اسیدهای آلی و مایعات فرآیند صنعتی خنثی ارائه می دهد.
• آلیاژ درجه 316:این درجه که با محتوای 2 تا 3 درصد مولیبدن تقویت شده است، مقاومت استثنایی در برابر خوردگی حفره ای و شکافی در محیط های غنی از کلرید، حلال ها و جریان های فرآیند اسیدی نشان می دهد.
• آلیاژ دوبلکس 2205:ترکیبی از یک ریزساختار آستنیتی-فریتی مخلوط برای ارائه دو برابر قدرت تسلیم آلیاژهای آستنیتی معمولی در کنار ایمنی برتر در برابر ترک خوردگی ناشی از استرس در محیط‌های آب دریا با شوری بالا.

فرآیند تولید و کنترل کیفیت

ارائه قطعات با کارایی بالا برای کاربردهای صنعتی نیازمند کنترل کیفیت دقیق در هر مرحله از تولید است. از تزریق اولیه الگوهای موم با خلوص بالا تا تأیید نهایی موازنه پویا، هر مرحله تولید توسط پروتکل‌های تضمین کیفیت استاندارد اداره می‌شود.

تکنیک های پیشرفته ریخته گری تضمین می کند که ترکیب شیمیایی کاملاً با مشخصات مواد بین المللی مطابقت دارد، در حالی که تجهیزات تست غیرمخرب خودکار عیوب داخلی پنهان را قبل از خروج محصولات نهایی از کف کارخانه تولید تشخیص می دهند.

پروتکل های تایید و بازرسی

• تجزیه و تحلیل حرارتی طیفی:هر دسته مذاب تحت طیف سنجی انتشار نوری قرار می گیرد تا بررسی شود که ترکیبات عنصری دقیقاً با استانداردهای مواد ASTM، DIN و ISO مطابقت دارند.
• اندازه گیری مختصات سه بعدی:بازرسی CMM با دقت بالا، ابعاد بحرانی، زوایای تیغه، قطر چشم و پیکربندی هاب را در برابر نقشه های مهندسی دقیق مشتری تأیید می کند.
• تعادل دینامیکی ISO 1940:هر واحد به صورت دینامیکی با استانداردهای G6.3 یا بالاتر در دستگاه‌های تعادل خودکار متعادل می‌شود تا لرزش چرخشی را از بین ببرد، تنش یاتاقان را کاهش دهد و از عملکرد پمپ بی‌صدا اطمینان حاصل کند.
• غیرفعال کردن سطح شیمیایی:قطعات تمام شده تحت کنترل ترشی اسید و غیرفعال شدن قرار می گیرند تا ذرات آهن آزاد را از بین ببرند و لایه سطحی اکسید کروم محافظ را غنی کنند.
• تست غیر مخرب (NDT):بازرسی نافذ رنگ و آزمایش رنگ مایع در مناطق استرس بحرانی اعمال می‌شود تا آزادی کامل از ریزترک‌ها یا سوراخ‌های سطحی را تضمین کند.

مزایای عملکرد در کاربردهای مایعات

ادغام پروانه فولاد ضد زنگ ریخته گری سرمایه گذاری در سیستم های جابجایی سیالات صنعتی به طور مستقیم بازده عملیاتی قابل توجهی، مصرف انرژی کمتر و عمر مفید ماشین آلات را افزایش می دهد. مسیرهای صاف داخلی سیال به طور قابل توجهی کشش سیال داخلی را کاهش می دهد و به درایوهای الکتریکی اجازه می دهد در نقاط مختلف کار با حداکثر بازده کار کنند.

علاوه بر این، سختی مکانیکی بالا و چقرمگی آلیاژهای ضد زنگ درجه بالا، ایمنی استثنایی در برابر فرسایش قطرات و حفره‌های حفره‌ای موضعی ایجاد می‌کند و تضمین می‌کند که پمپ در طول سال‌ها سرویس مداوم، رتبه‌بندی عملکرد اصلی و جریان اصلی خود را حفظ می‌کند.

تاثیر عملیاتی

• فواصل خدمات طولانی تر:مقاومت در برابر سایش فوق العاده از فرسایش ناشی از جریان مایع با سرعت بالا و ذرات معلق ریز محافظت می کند.
• هزینه کل مالکیت کمتر:حداقل رسوب سطحی و ایجاد مقیاس زنگ زدگی صفر به مداخلات تعمیر و نگهداری کمتر، مصرف قطعات یدکی کمتر و به حداقل رساندن خرابی عملیاتی منجر می شود.
• خروجی هیدرولیک ثابت:هندسه پره های پایدار از تخریب جریان در چرخه های عملیاتی طولانی جلوگیری می کند و نرخ جریان فرآیند قابل پیش بینی و پروفیل های فشار سیستم پایدار را تضمین می کند.
• کاهش لرزش:دقت تعادل دینامیک از انحراف شفت جلوگیری می کند، از آب بندی های مکانیکی و یاتاقان ها در برابر سایش زودرس مکانیکی محافظت می کند.

کاربردهای صنعتی

این قطعات ریخته گری دقیق که برای حداکثر قابلیت اطمینان در زیرساخت های حیاتی و تنظیمات سخت صنعتی طراحی شده اند، عملکرد بی عیب و نقصی را در طیف گسترده ای از بخش های تقاضا دارند که خرابی قطعات یک گزینه نیست.

• تصفیه و نمک زدایی آب صنعتی:سیستم های تغذیه اسمز معکوس فشار بالا، گردش آب شور، و امکانات پردازش آب دریا.
• فرآوری شیمیایی و پتروشیمی:جابجایی ایمن با اسیدهای غلیظ، محلول های قلیایی، حلال های آلی و جریان های بای پس شیمیایی خورنده.
• ماشین آلات دریایی و دریایی:مدارهای خنک کننده بحرانی آب دریا، مدیریت آبگیر، سیستم های انتقال بالاست و واحدهای پمپ آتش نشانی پلت فرم دریایی.
• فرآوری غذا، نوشیدنی و لبنیات:انتقال بهداشتی مایعات خوراکی، کنسانتره شربت، و محلول های شستشو که نیاز به سطوح صاف غیر آلوده و غیر فعال دارند.
• تولید داروسازی و بیوتکنولوژی:انتقال مایع فوق‌العاده خالص و گردش آبگوشت راکتیو که استانداردهای سطح بالا از چسبندگی باکتری جلوگیری می‌کند.
• پردازش خمیر، کاغذ و نساجی:کار با دوغاب های فیبری، مواد سفید کننده تهاجمی، و مایعات رنگی با دمای بالا بدون گرفتگی یا خوردگی.

مشخصات فنی

قابلیت های عملیاتی و پارامترهای فنی این خط جزء در جدول مرجع مهندسی جامع زیر خلاصه شده است:

قابلیت سفارشی سازی

برای برآورده کردن نیازهای مختلف تولید کنندگان ماشین آلات OEM و پروژه های مهندسی جهانی، خدمات جامع تولید سفارشی مستقیماً از دارایی های طراحی دیجیتال یا نمونه های اولیه فیزیکی فیزیکی در دسترس است. تیم های مهندسی که با مدل سازی سه بعدی پیشرفته و ابزارهای شبیه سازی سیال کار می کنند، مستقیماً با توسعه دهندگان تجهیزات همکاری می کنند تا زوایای تیغه ها، اتصالات هاب و فاصله های پوششی را برای عملکرد بهینه در محفظه های پمپ سفارشی اصلاح کنند.

چه تولید نمونه‌های اولیه یکباره برای سیستم‌های سیال تخصصی یا مقیاس‌بندی تا تولید دسته‌ای OEM با حجم بالا، راه‌اندازی ابزار انعطاف‌پذیر و قابلیت‌های ماشین‌کاری دقیق، زمان تحویل سریع و انطباق دقیق با مشخصات سخت‌گیرانه مهندسی را تضمین می‌کند.

گزینه های مهندسی سفارشی

• تولید مبتنی بر طراحی:تولید مستقیم بر اساس نقشه های 2 بعدی CAD ارائه شده توسط مشتری، مدل های 3 بعدی STEP/IGES، یا مهندسی معکوس نمونه فیزیکی.
• مرکز سفارشی و ابزار کلیدی:ابعاد سوراخ شفت، خطوط، پایه‌های رزوه، و کلیدهای درایو متناسب با رابط‌های شفت موتور اختصاصی مطابقت دارد.
• پروفایل هیدرولیک:اصلاح تعداد تیغه ها، زاویه خروجی، و هندسه پوشش برای بهینه سازی منحنی های جریان سر برای شرایط کاری خاص.
• پوشش های تخصصی سطح:استفاده از درمان های سطحی مقاوم در برابر سایش یا کاهش اصطکاک برای محیط های دوغاب فوق ساینده.

مزیت های نسبی

درک چگونگی عملکرد آلیاژهای فلزی مختلف در شرایط کاری سخت به مدیران کارخانه و طراحان تجهیزات کمک می کند تا مواد مناسب را برای موفقیت عملیاتی طولانی مدت انتخاب کنند. جدول مقایسه زیر تفاوت های کلیدی عملکرد بین آلیاژهای ساختاری رایج مورد استفاده در تولید تجهیزات سیال را نشان می دهد:

چرا ما را انتخاب کنید

انتخاب شریک تولیدی مناسب به اندازه انتخاب مواد اولیه مناسب حیاتی است. به‌عنوان یک مرکز تولید تخصصی که تحت سیستم‌های مدیریت کیفیت مدرن کار می‌کند، تأسیسات ما فناوری ریخته‌گری متالورژیکی پیشرفته را با خدمات کامل تکمیل دقیق ترکیب می‌کند تا قطعات با کارایی بالا را در سراسر بازارهای جهانی ارائه دهد.

• میراث تولید ثابت شده:ریشه‌های مهندسی عمیق در پردازش مکانیکی دقیق، با زیرساخت‌های تولید مدرن و دهه‌ها پیشرفت صنعت.

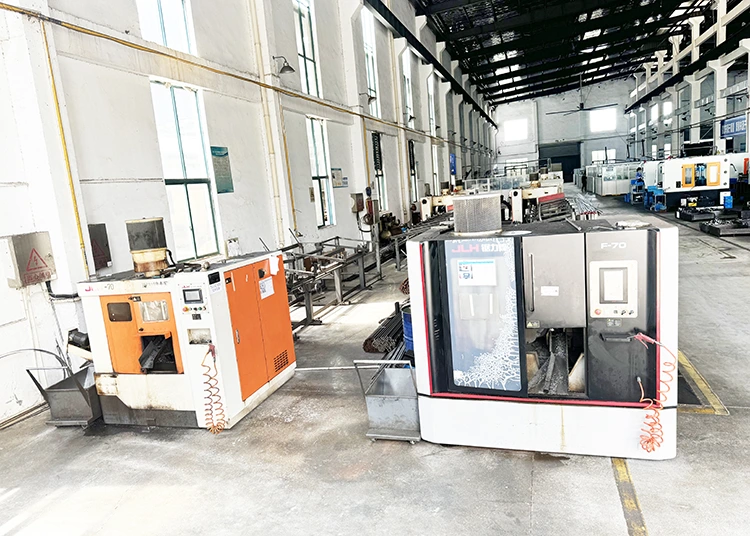

• ظرفیت تولید قوی:ریخته‌گری‌های ریخته‌گری مدرن و خطوط تکمیل خودکار CNC که قادر به پشتیبانی از سهمیه‌های تولید در مقیاس بزرگ با برنامه‌های چرخش پایدار هستند.

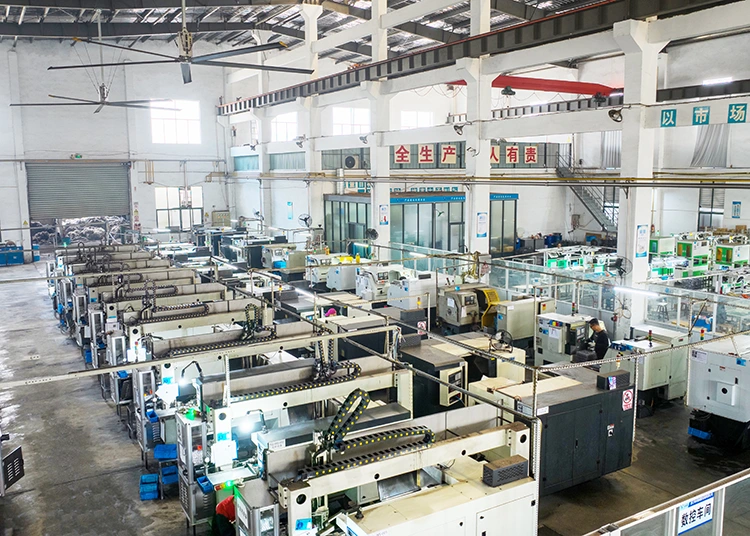

• کنترل کیفیت داخلی:آزمایشگاه‌های بازرسی کاملاً یکپارچه مجهز به CMM، طیف‌نگارهای OES، واحدهای متعادل کننده پویا و مجموعه‌های تست غیر مخرب.
• پشتیبانی مهندسی جهانی:تیم‌های فنی با تجربه پشتیبانی اختصاصی برای انتخاب مواد، نمونه‌سازی سریع و بهینه‌سازی ابزار CAD-to-Foundry ارائه می‌دهند.
• قابلیت ردیابی سرتاسر:گواهینامه کامل مواد، سوابق بازرسی و گزارش های تأیید ابعادی که با هر دسته تولید ارائه می شود.

سوالات متداول (سؤالات متداول)

Q1: مزیت عملیاتی اولیه انتخاب ریخته گری سرمایه گذاری سل سیلیس نسبت به ریخته گری شن و ماسه معمولی چیست؟

ریخته‌گری‌های سرمایه‌گذاری سلیس سیلیس، سطوح به‌طور قابل‌توجهی صاف‌تر (معمولاً Ra 3.2 میکرومتر یا بهتر در قالب ریخته‌گری) و تحمل‌های ابعادی محکم‌تر را فراهم می‌کند. این منجر به راندمان هیدرولیکی داخلی برتر، اصطکاک سیال کمتر، کاهش خطر کاویتاسیون و حداقل کار ماشینکاری پس از ریخته گری در مقایسه با قطعات ریخته گری شن و ماسه خشن می شود.

Q2: کدام درجه آلیاژ فولاد ضد زنگ باید برای سیستم های پمپاژ آب دریا با شوری بالا انتخاب شود؟

در حالی که گرید 316 مقاومت خوردگی مناسبی را برای محلول‌های کلرید عمومی فراهم می‌کند، آلیاژ 2205 دوبلکس برای سیستم‌های آب دریا غلیظ، گردش در دریا و سیستم‌های نمک‌زدایی بسیار توصیه می‌شود. 2205 Duplex مقاومت برتر در برابر سوراخ شدن، خوردگی شکاف و ترک خوردگی تنشی را همراه با دو برابر مقاومت مکانیکی آلیاژهای استاندارد سری 300 ارائه می دهد.

Q3: تعادل دینامیکی طبق استاندارد ISO 1940 چگونه باعث بهبود طول عمر تجهیزات سیال می شود؟

تعادل دینامیکی توزیع جرم نامتقارن را در مولفه دوار حذف می کند. تعادل بر اساس استانداردهای ISO 1940 G6.3 یا G2.5 به شدت لرزش شعاعی و محوری را در حین کار به حداقل می رساند و از خرابی زودرس یاتاقان های پمپ، مهر و موم های محور مکانیکی و کوپلینگ های محرک الکتریکی جلوگیری می کند.

Q4: آیا می توان پروانه فولاد ضد زنگ ریخته گری سرمایه گذاری را برای کنترل مایعات با محتوای جامد بالا تغییر داد؟

بله. با مشخص کردن یک پیکربندی طراحی نیمه باز یا باز در مرحله ریخته گری سفارشی، شکاف های داخلی به حداکثر می رسد. این به سیالات حاوی ذرات معلق، جامدات کوچک یا محیط های فیبری اجازه می دهد تا بدون ایجاد گرفتگی داخلی یا فرسایش سریع پره، آزادانه از محفظه پمپ عبور کنند.

Q5: چه روش های تصفیه سطح برای به حداکثر رساندن مقاومت شیمیایی توصیه می شود؟

درمان‌های ترشی شیمیایی و غیرفعال‌سازی به عنوان روش استاندارد برای حذف آلودگی‌های باقی‌مانده آهن سطح و بهینه‌سازی لایه محافظ طبیعی کروم اکسید توصیه می‌شود. برای کاربردهای بهداشتی با خلوص بالا، پولیش مکانیکی آینه یا پولیش الکتریکی را می توان اعمال کرد تا زبری سطح را تا 0.4 میکرومتر کاهش دهد و از چسبندگی باکتری ها و تجمع رسوب جلوگیری کند.

Q6: چه اسناد فنی و گزارش های تضمین کیفیت با سفارشات سفارشی ارائه می شود؟

اسناد تحویل استاندارد شامل گواهی‌های آسیاب مواد شیمیایی (EN 10204 3.1)، برگه‌های بازرسی ابعادی CMM، گواهی‌های تست تعادل پویا، و سوابق فرآیند عملیات حرارتی برای اطمینان از قابلیت ردیابی کامل مواد و انطباق عملیاتی است.
