وزن تعادل موتور چگونه باعث بهبود پایداری روتور می شود؟

چکیده مقاله

وزن تعادل موتوریک جزء مهندسی حیاتی است که برای کاهش ارتعاش، افزایش پایداری چرخشی و افزایش طول عمر موتورهای الکتریکی و ماشین آلات دوار طراحی شده است. در سیستم‌های صنعتی که چرخش با سرعت بالا مورد نیاز است، حتی عدم تعادل جزئی می‌تواند منجر به سایش بیش از حد، اتلاف انرژی، صدا و خرابی مکانیکی فاجعه‌بار شود. این مقاله به بررسی نحوه عملکرد وزن تعادل موتور، چرایی ضروری بودن آن در ماشین‌آلات مدرن و نحوه اعمال آن در صنایع می‌پردازد. همچنین راهنمایی های عملی برای انتخاب، نصب و نگهداری ارائه می دهد و به مهندسان و صاحبان تجهیزات کمک می کند تا تصمیمات آگاهانه ای بگیرند که عملکرد و قابلیت اطمینان را بهبود می بخشد.

طرح کلی

• مقدمه ای بر تعادل حرکتی وزن
• چرا تعادل روتور در سیستم های صنعتی مهم است؟
• اصل کار وزن تعادل موتور
• انواع سیستم های وزنی موازنه موتوری
• مزایای کلیدی در کاربردهای صنعتی
• مقایسه: روتورهای متعادل در مقابل نامتعادل
• دستورالعمل های نصب و نگهداری
• مشکلات رایج و عیب یابی
• برنامه های کاربردی در سراسر صنایع
• بخش پرسش و پاسخ
• نتیجه گیری و توصیه های مهندسی

فهرست مطالب

• 1. مقدمه ای بر وزن تعادل موتور
• 2. چرا تعادل روتور مهم است
• 3. اصل کار
• 4. انواع سیستم ها
• 5. مزایای کلیدی
• 6. متعادل در مقابل نامتعادل
• 7. نصب و نگهداری
• 8. عیب یابی
• 9. برنامه های کاربردی
• 10. سوالات متداول

1. مقدمه ای بر وزن تعادل موتور

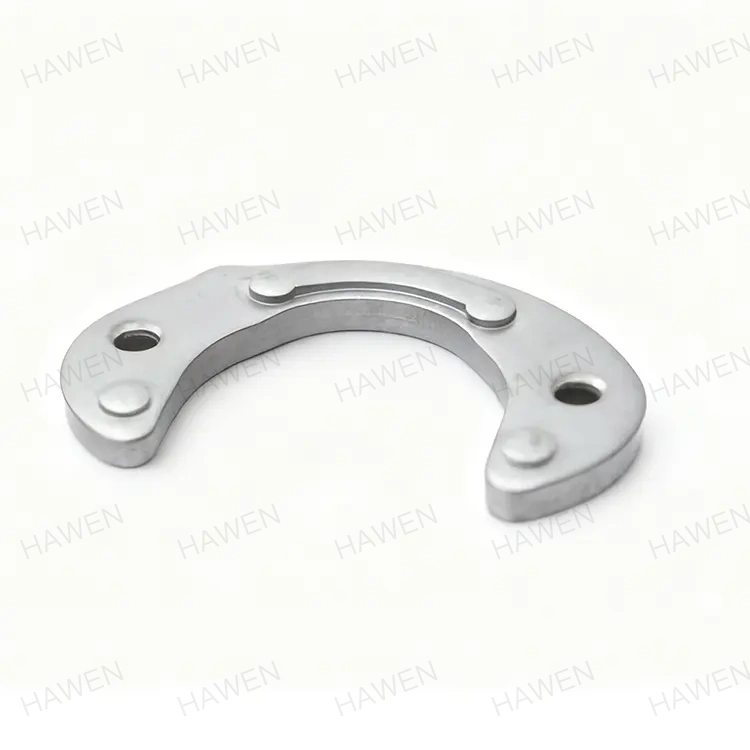

وزن موازنه موتور به وزنه های تعادلی مهندسی شده ویژه یا سیستم های تعادلی اطلاق می شود که در ماشین آلات دوار برای جبران توزیع جرم ناهموار استفاده می شود. در موتورهای الکتریکی، توربین‌ها، کمپرسورها و فن‌ها، عدم تعادل می‌تواند به دلیل تحمل‌های تولید، ناهماهنگی مواد یا سایش عملیاتی رخ دهد. بدون اصلاح، این عدم تعادل نیروهای گریز از مرکز ایجاد می کند که یکپارچگی مکانیکی را در طول زمان کاهش می دهد.

با افزودن یا تنظیم استراتژیک وزنه های تعادل، مهندسان اطمینان حاصل می کنند که مرکز جرم روتور با محور چرخش آن همخوانی نزدیکی دارد. این ارتعاش را به حداقل می رساند و به ماشین آلات اجازه می دهد حتی در سرعت های بالا هموار کار کنند.

2. چرا تعادل روتور در سیستم های صنعتی مهم است؟

عدم تعادل روتور یکی از شایع ترین علل خرابی مکانیکی در تجهیزات دوار است. حتی یک انحراف کوچک می تواند نیروهای ارتعاشی قابل توجهی در RPM بالا ایجاد کند. این نیروها بر یاتاقان ها، شفت ها، محفظه ها و سازه های نگهدارنده ضربه می زند.

• افزایش سایش مکانیکی و پارگی
• مصرف انرژی بیشتر به دلیل ناکارآمدی
• آلودگی صوتی در محیط های عملیاتی
• کاهش طول عمر تجهیزات
• خطر خرابی مکانیکی ناگهانی

استفاده صحیح از وزن تعادل موتور مستقیماً با تثبیت دینامیک چرخشی به این مسائل می پردازد.

3. اصل کار وزن تعادل موتور

اصل اساسی پشت وزن موازنه موتور، جبران جرم است. هنگامی که روتور می چرخد، هر جرم ناهموار نیروی گریز از مرکز متناسب با مجذور سرعت چرخش ایجاد می کند. این نیرو باعث ایجاد ارتعاش می شود.

وزنه های تعادل در نقاط محاسبه شده روی روتور قرار می گیرند تا نیروهای متقابلی ایجاد کنند که این عدم تعادل را خنثی می کند.

• مرحله 1: تشخیص عدم تعادل با استفاده از ابزارهای تجزیه و تحلیل ارتعاش
• مرحله 2: اندازه و فاز عدم تعادل را محاسبه کنید
• مرحله 3: وزنه های تعادل را متناسب با آن نصب یا تنظیم کنید
• مرحله 4: سیستم را مجدداً برای لرزش باقیمانده آزمایش کنید

این فرآیند تعادل دینامیکی را در حین کار، به ویژه در سیستم های صنعتی با سرعت بالا تضمین می کند.

4. انواع سیستم های وزنی موازنه موتوری

الزامات مهندسی مختلف، روش های متعادل سازی متفاوتی را می طلبد. رایج ترین سیستم ها عبارتند از:

• وزن های تعادلی ثابت:وزنه های متصل دائمی که در شرایط عملیاتی پایدار استفاده می شوند.
• سیستم های تعادل قابل تنظیم:در حین راه اندازی یا نگهداری، تنظیم دقیق را مجاز کنید.
• حلقه های متعادل کننده پویا:در روتورهای پرسرعت برای تنظیم مداوم استفاده می شود.
• سیستم های وزن مدولار:بخش های قابل تعویض برای پیکربندی انعطاف پذیر.

هر سیستم مبادله ای بین دقت، هزینه و انعطاف پذیری عملیاتی ارائه می دهد.

5. مزایای کلیدی در کاربردهای صنعتی

سیستم های موازنه وزن موتور مزایای مهندسی متعددی را ارائه می دهند که مستقیماً بر بهره وری و ایمنی عملیاتی تأثیر می گذارد.

• کاهش سطح لرزش و سر و صدا
• بهره وری انرژی بهبود یافته است
• طول عمر یاتاقان و شفت افزایش یافته است
• افزایش ثبات عملیاتی
• فرکانس نگهداری و هزینه کمتر

این مزایا به ویژه در صنایعی که عملیات مستمر در آنها حیاتی است، اهمیت دارد.

6. روتورهای متعادل در مقابل نامتعادل

7. دستورالعمل های نصب و نگهداری

نصب صحیح سیستم های وزن تعادل موتور برای دستیابی به عملکرد مطلوب ضروری است. مهندسان باید رویه های ساختار یافته را دنبال کنند:

• تشخیص لرزش قبل از نصب را انجام دهید
• از تمیزی روتور و یکپارچگی ساختاری اطمینان حاصل کنید
• وزن ها را به طور متقارن بر اساس محاسبات اعمال کنید
• تست های تعادل پویا پس از نصب را انجام دهید
• بررسی های دوره ای تعمیر و نگهداری را برنامه ریزی کنید

بازرسی معمول پایداری طولانی مدت را تضمین می کند و از عدم تعادل تدریجی ناشی از سایش یا تغییر شکل مواد جلوگیری می کند.

8. مشکلات رایج و عیب یابی

حتی سیستم های متعادل ممکن است در طول زمان با مشکلاتی مواجه شوند. مشکلات رایج عبارتند از:

• لرزش باقیمانده به دلیل قرار دادن وزن نادرست
• شل شدن اجزای متعادل کننده در شرایط سرعت بالا
• خستگی مواد بر هندسه روتور تأثیر می گذارد

راه حل ها معمولاً شامل کالیبراسیون مجدد، تعادل مجدد یا جایگزینی اجزای فرسوده می شوند. ابزارهای تشخیصی پیشرفته مانند آنالیز ارتعاش FFT اغلب برای تصحیح دقیق استفاده می شود.

9. برنامه های کاربردی در سراسر صنایع

سیستم‌های موازنه وزن موتور به طور گسترده در محیط‌های صنعتی که دقت چرخشی حیاتی است استفاده می‌شود.

• سیستم های HVAC (پنکه ها و دمنده های صنعتی)
• توربین های تولید برق
• تجهیزات تولید خودرو
• کمپرسورهای نفت و گاز
• ابزار ماشینکاری با سرعت بالا

در هر مورد، حفظ تعادل روتور ایمنی، کارایی و کیفیت خروجی ثابت را تضمین می کند.

10. بخش پرسش و پاسخ

Q1: چه چیزی باعث عدم تعادل روتور می شود؟
تلورانس های تولید، سایش ناهموار، عیوب مواد و مونتاژ نامناسب از دلایل رایج هستند.

Q2: هر چند وقت یکبار باید تعادل را بررسی کرد؟
این بستگی به شدت استفاده دارد، اما معمولاً هر 6 تا 12 ماه در محیط های صنعتی.

Q3: آیا عدم تعادل به موتور آسیب می رساند؟
بله، عدم تعادل طولانی مدت می تواند منجر به خرابی یاتاقان، تغییر شکل شفت و خرابی موتور شود.

Q4: آیا تعادل پویا بهتر از تعادل استاتیک است؟
تعادل دینامیکی برای سیستم‌های دوار با سرعت بالا موثرتر است زیرا نیروهای چند صفحه را در بر می‌گیرد.

نتیجه گیری و توصیه های مهندسی

سیستم های وزن تعادل موتور در مهندسی مکانیک مدرن ضروری هستند. آنها با حذف عدم تعادل روتور، کارایی، قابلیت اطمینان و طول عمر سیستم را به میزان قابل توجهی افزایش می دهند. انتخاب، نصب و نگهداری مناسب برای به حداکثر رساندن این مزایا ضروری است. صنایعی که به ماشین آلات پرسرعت متکی هستند نمی توانند اهمیت تعادل دقیق را نادیده بگیرند.

برای راه حل های مهندسی با کیفیت بالا و راهنمایی های متخصص،هاونسیستم های وزن تعادل موتور پیشرفته را ارائه می دهد که برای محیط های صنعتی سخت طراحی شده اند. Hawen تولید دقیق و عملکرد قابل اعتماد را ارائه می دهد -با ما تماس بگیریدامروز برای مشاوره فنی و راه حل های مناسب.
