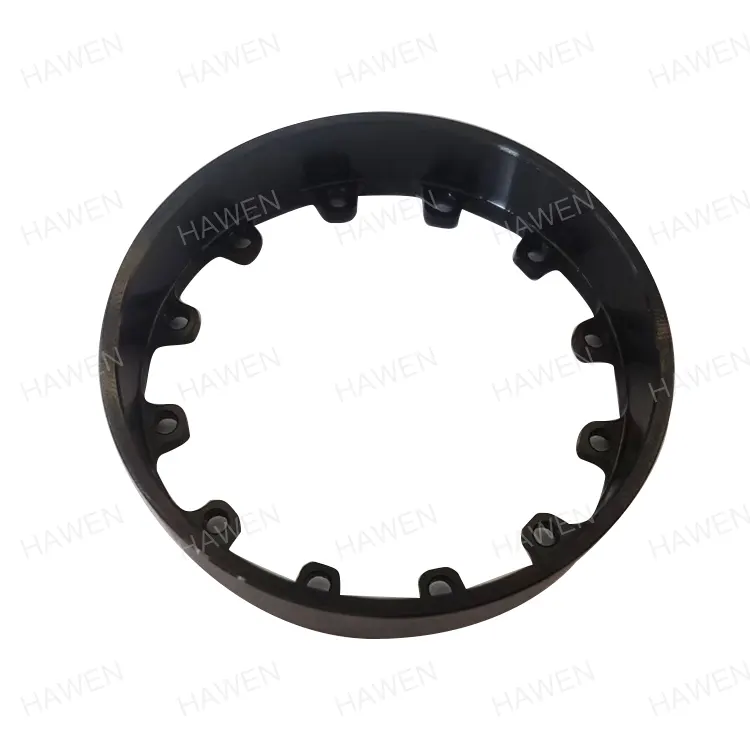

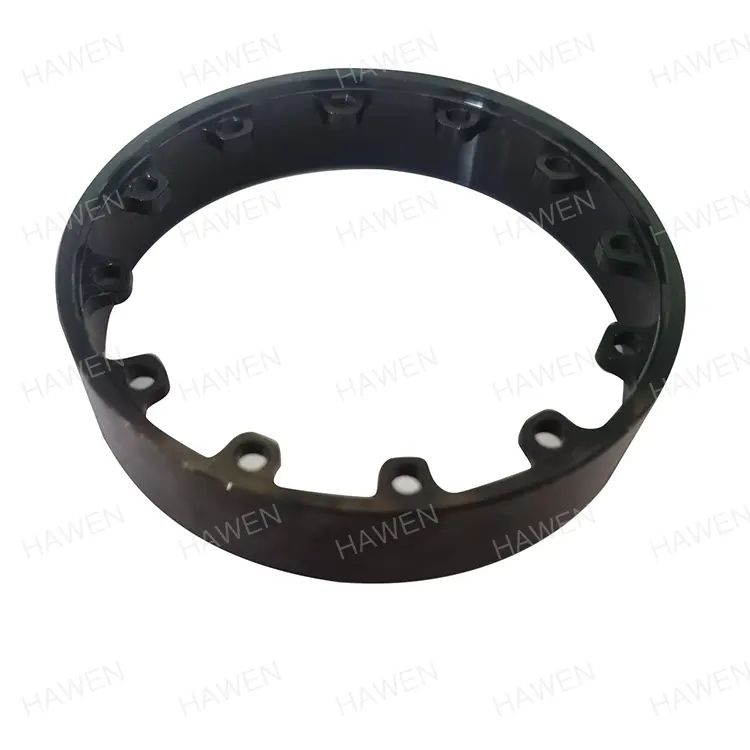

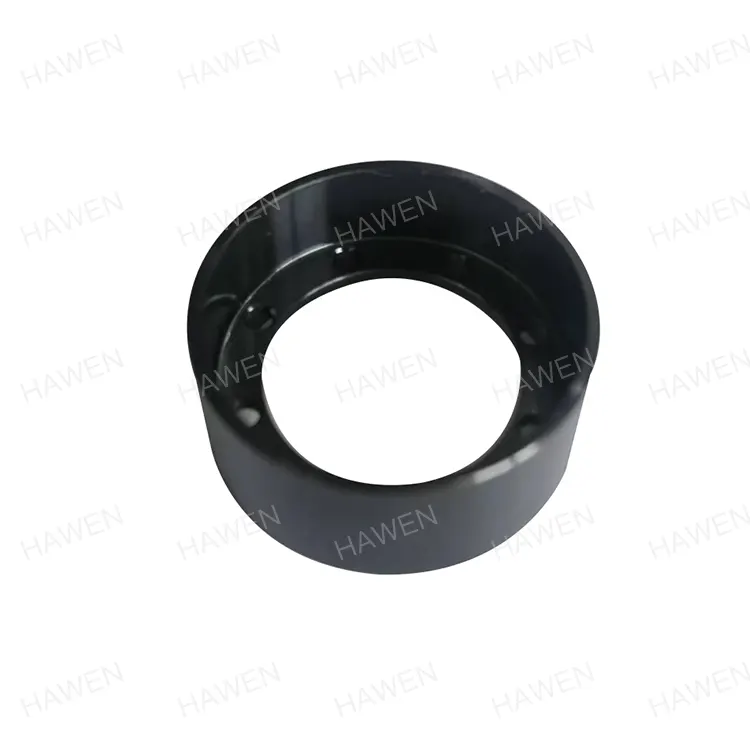

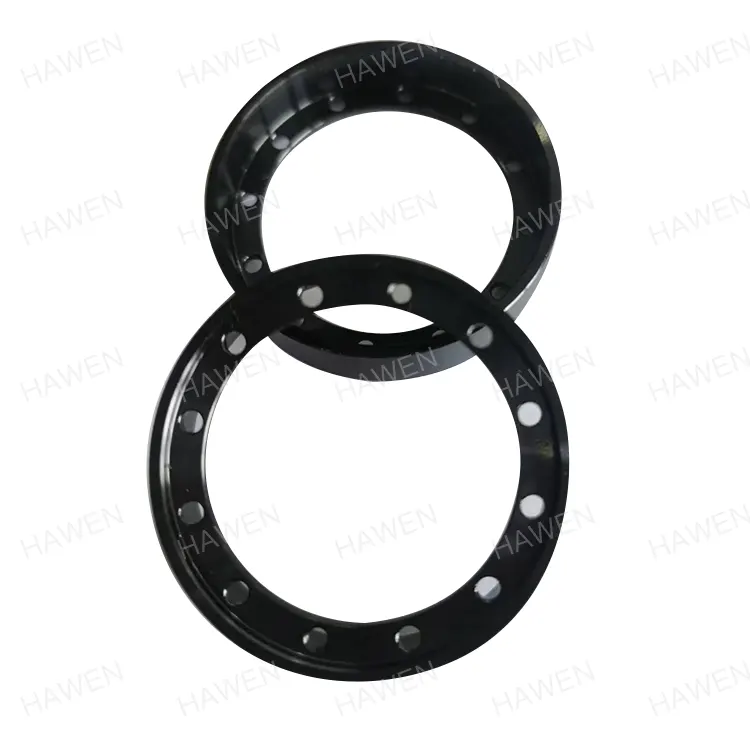

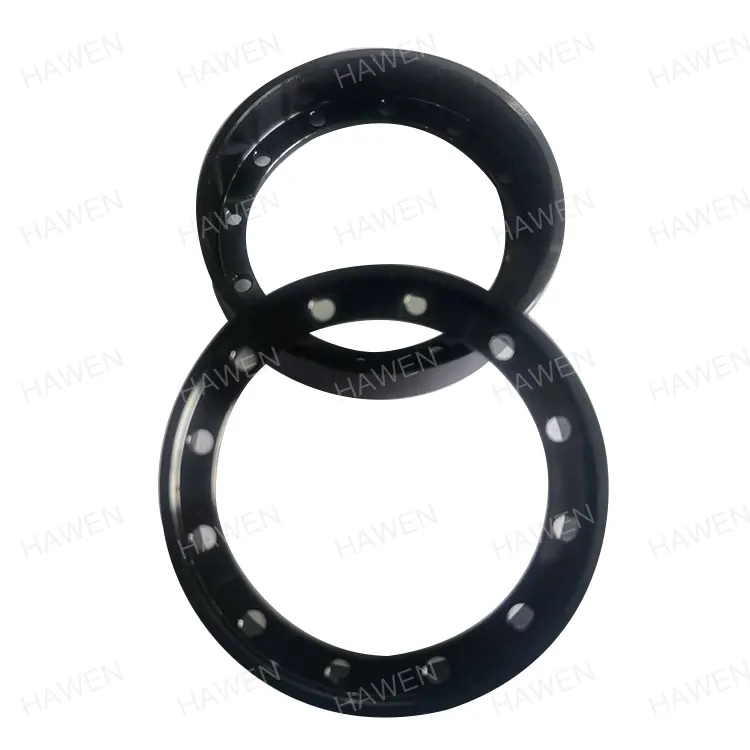

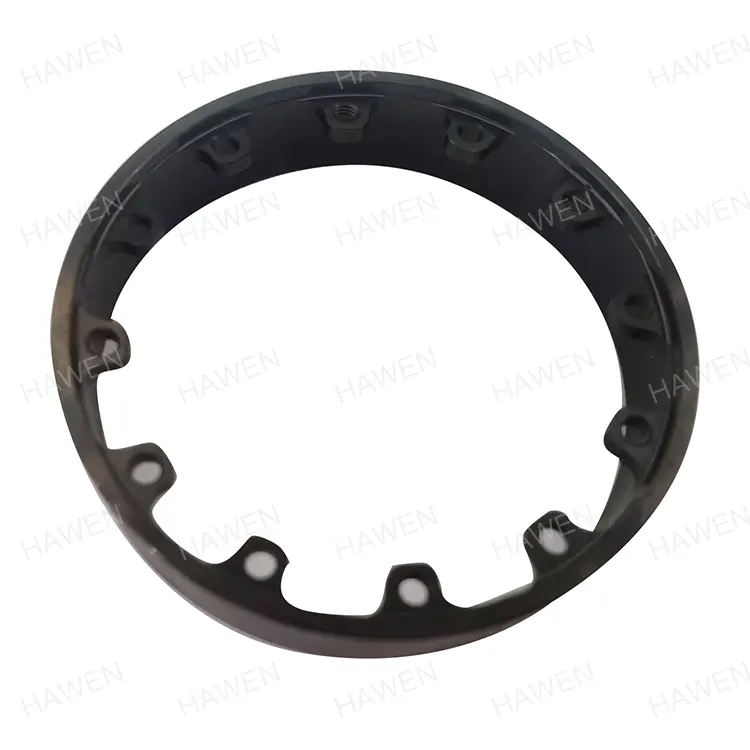

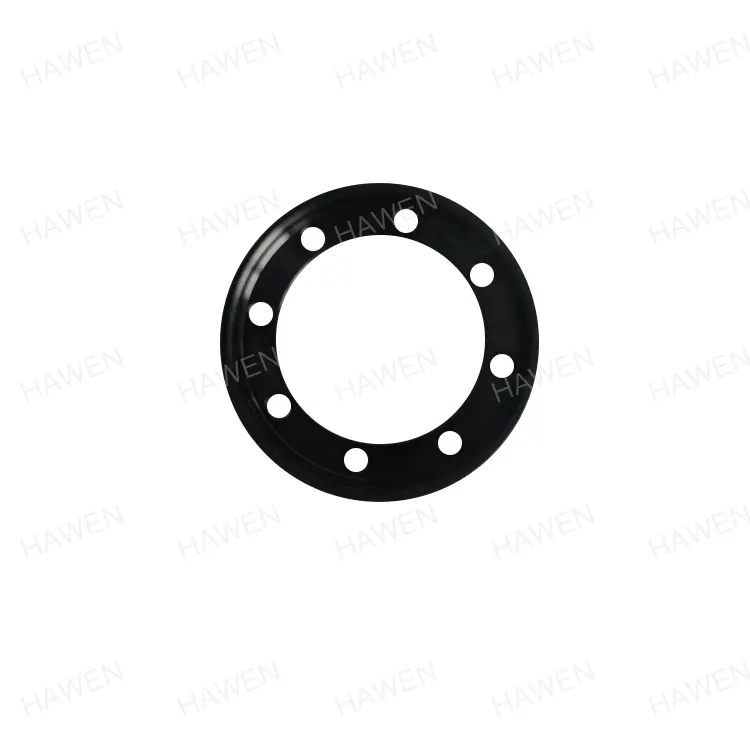

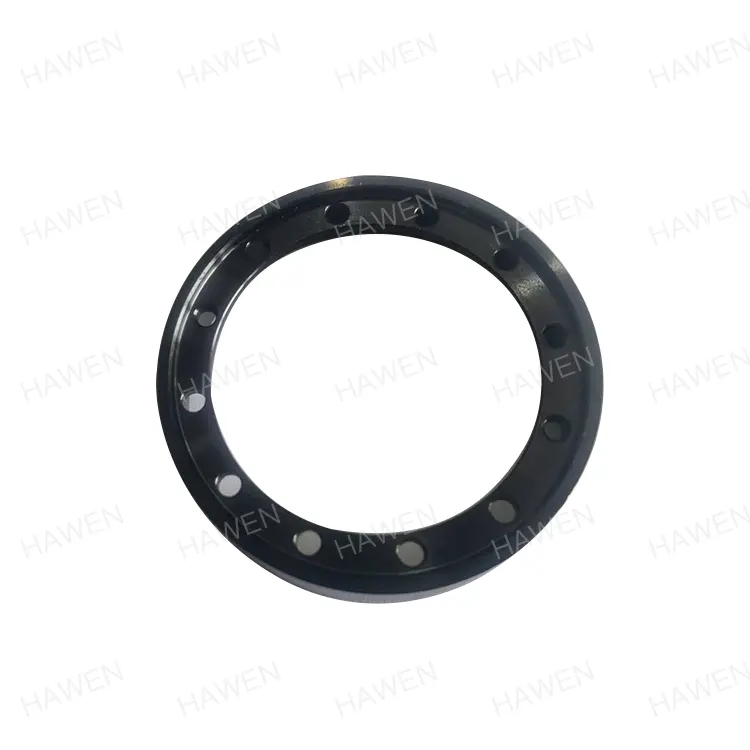

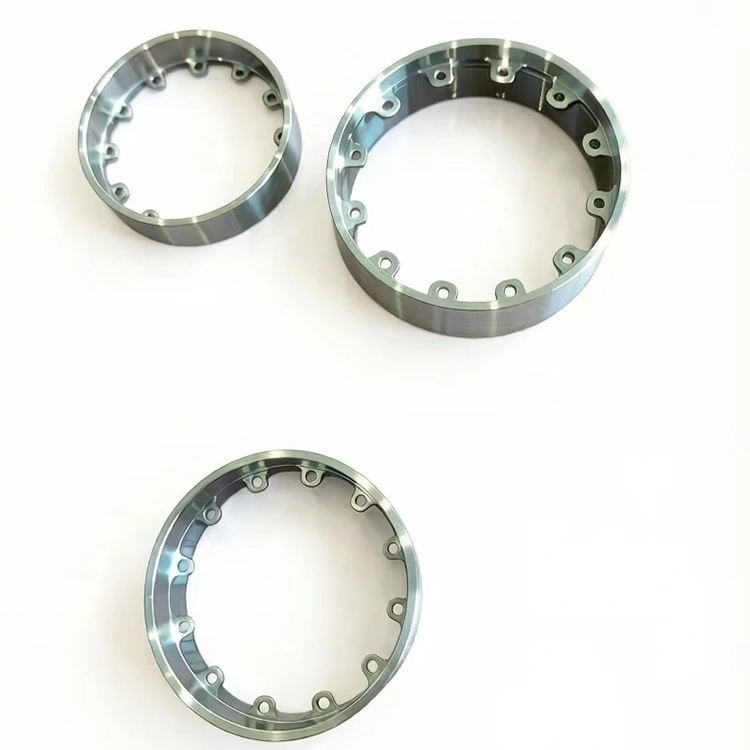

یوکی موتور ربات

یوک موتور ربات یک جزء اصلی برای موتورهای سروو، گشتاور و مفصل ربات است. اگرچه به نظر می رسد یک بخش ساختاری مکانیکی است، اما در واقع سه عملکرد اصلی را انجام می دهد: هدایت مدار مغناطیسی، پشتیبانی ساختاری، و اتلاف گرما و محافظ الکترومغناطیسی. این به طور مستقیم چگالی گشتاور، راندمان عملیاتی، پایداری و عمر مفید موتورها را تعیین می‌کند و آن را به یک بخش کلیدی ضروری برای سیستم‌های درایو با دقت بالا در ربات‌های پیشرفته تبدیل می‌کند.

Haven (Trilion) بیش از 20 سال است که عمیقاً در صنعت تولید ماشین آلات مشغول است. از سال 2023، روی تحقیق و توسعه و تولید در مقیاس بزرگ Robot Motor Yoke تمرکز کرده است. با فرآیندهای بالغ، کنترل کیفیت دقیق، و قابلیت‌های سفارشی‌سازی سریع، به تامین‌کننده باکیفیت لوازم جانبی اصلی موتورهای روباتی در چین تبدیل شده است و 10 درصد از سهم بازار داخلی را در اختیار دارد و محصولات پشتیبانی طولانی‌مدت را برای بسیاری از شرکت‌های پیشرو لوازم خانگی و ربات ارائه می‌کند.

پارامترهای اصلی محصول

Robot Motor Yoke ارتقا یافته ماشینکاری دقیق استاندارد شده را اتخاذ می کند و همچنین از تولید سفارشی بر اساس نقشه های مشتری پشتیبانی می کند و با نیازهای نصب و عملکرد مدل های مختلف موتور ربات سازگار است. پارامترهای اصلی اصلی در زیر فهرست شده اند که همه از طریق تولید واقعی و برنامه های کاربردی مشتری تأیید شده اند:

توابع اصلی و ارزش برنامه

Robot Motor Yoke به عنوان چارچوب مدار مغناطیسی و حامل ساختاری موتورهای ربات، اتصالات فلزی ساده ای نیست. عملکرد آن به طور مستقیم با عملکرد کلی موتور مرتبط است و ابعاد مغناطیسی، مکانیکی و حرارتی را پوشش می دهد تا از عملکرد کارآمد و پایدار موتور اطمینان حاصل شود.

چهار عملکرد اصلی

مدار مغناطیسی بسته

یک مسیر کم رلوکتانس برای میدان‌های مغناطیسی آهنربا و آرمیچر دائمی ایجاد می‌کند، توزیع شار مغناطیسی را دقیقاً محدود می‌کند، نشت شار مغناطیسی را تا حد زیادی کاهش می‌دهد، استفاده از میدان مغناطیسی را بهبود می‌بخشد، و از کاهش خروجی و گرمایش غیرعادی ناشی از اشباع مغناطیسی جلوگیری می‌کند، راندمان تبدیل انرژی از منبع را بهینه می‌کند.

پشتیبانی ساختاری

قطب های آهنربای دائمی را محکم ثابت می کند و بارهای متناوب ناشی از استارت-ایست با سرعت بالا و جابجایی های مکرر را تحمل می کند، از استحکام ساختاری و دقت هندسی در حین کار اطمینان می دهد و از تغییر شکل اجزا در سرعت های بالا جلوگیری می کند.

اتلاف حرارت و محافظ الکترومغناطیسی

به عنوان یک مسیر کلیدی هدایت گرما برای دفع سریع تلفات آهن و مس عمل می کند و افزایش دما را کنترل می کند. همچنین برای جلوگیری از تداخل با رمزگذارها، حسگرها و سایر اجزای دقیق، میدان های مغناطیسی سرگردان را سرکوب می کند و عملکرد کلی EMC را بهبود می بخشد.

لنگر انداختن عملکرد

انتخاب مواد، فناوری پردازش، ضخامت بخش و سایر پارامترها به طور مستقیم چگالی گشتاور، موج گشتاور و بازده عملیاتی را تعیین می‌کنند و به عنوان یک پیش‌نیاز حیاتی برای فعال‌سازی ربات با دقت بالا و واکنش بالا عمل می‌کنند.

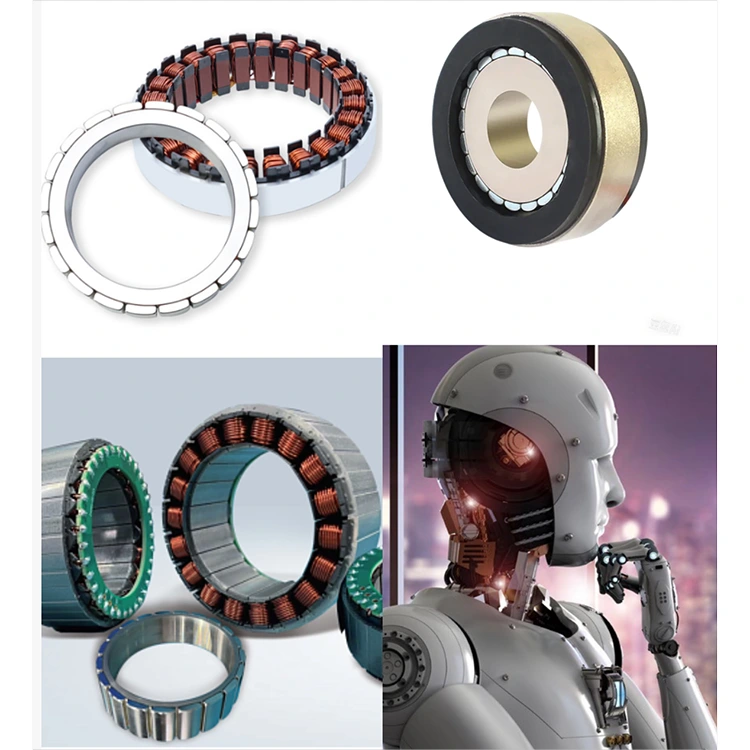

انواع موتور و تجهیزات پایین دستی قابل اجرا

این Robot Motor Yoke با انواع موتورهای اختصاصی ربات اصلی سازگار است و ماژول های اصلی ربات های صنعتی، روبات های مشارکتی و روبات های انسان نما را پوشش می دهد:

سروو موتورها: به عنوان یوغ استاتور و یوغ پشتی روتور، متعادل کننده اندازه فشرده و گشتاور بالا برای حرکت چند مفصلی انعطاف پذیر استفاده می شود.

موتورهای گشتاور بدون قاب: ساختار حلقه مستقیماً در اتصالات ربات ادغام می شود، محفظه های خارجی را حذف می کند و تراکم گشتاور و انعطاف پذیری نصب را بهبود می بخشد.

موتورهای شار محوری/دیسکی: با ساختارهای پشتی دوگانه برای مدارهای مغناطیسی محوری سازگار است، که دارای طراحی مسطح برای ماژول های محرک پا و کمر در ربات های انسان نما است.

موتورهای بدون هسته: می توانند به عنوان محفظه موتور دوبل شوند و گشتاور گیره را برای عملیات کم موج و واکنش بالا در افکت های انتهایی ربات دقیق حذف کنند.

شاخص های کلیدی کیفیت و محک گذاری صنعت

ما کل فرآیند تولید Robot Motor Yoke را با استانداردهای سختگیرانه کنترل می‌کنیم، با شاخص‌های دقت اصلی فراتر از معیارهای عمومی صنعت، و به طور کامل الزامات خرید تولیدکنندگان موتورهای پیشرفته را در پایداری ابعاد، تناسب مونتاژ و عمر مفید برآورده می‌کند.

تأثیر عملکرد: یوغ موتور ربات با کیفیت بالا می تواند به طور مستقیم چگالی توان موتور را 15٪ تا 30٪ افزایش دهد، بیش از 99٪ تداخل میدان مغناطیسی سرگردان را سرکوب کند، تلفات مدار مغناطیسی را کاهش دهد، استرس الکترومغناطیسی بالا را تحمل کند و عملکرد پایدار ربات طولانی مدت را تضمین کند.

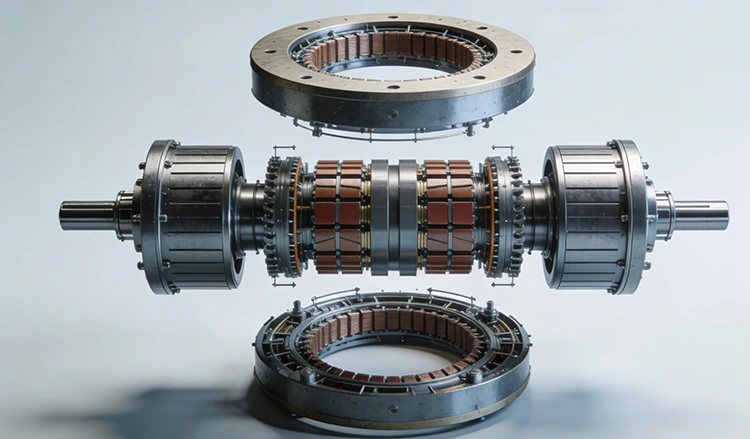

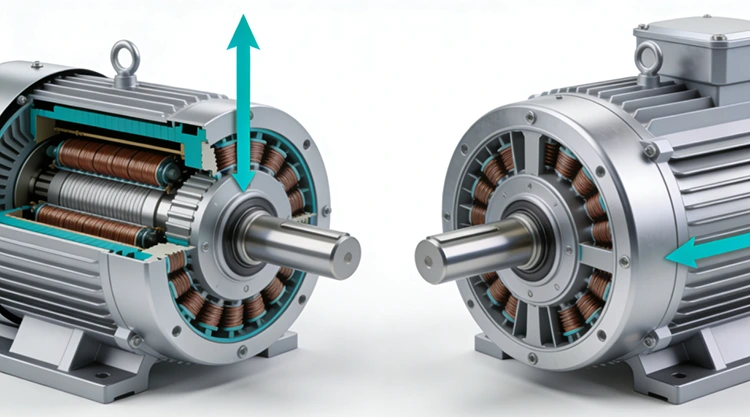

شار محوری (چپ) در مقابل شار شعاعی (راست) مقطع

انتخاب مواد و کنترل فرآیند

مواد ویژه: 45# فولاد ساختاری کربن با کیفیت بالا

Robot Motor Yoke از فولاد کربن متوسط ​​45# استاندارد ملی با ویژگی‌های کاملاً غربال‌شده سازگار با شرایط کار موتور ربات استفاده می‌کند:

● محتوای کربن: 0.42٪ - 0.50٪. چگالی: 7.85 گرم بر سانتی متر مکعب؛ منگنز: 0.50٪ - 0.80٪. سیلیکون: 0.17٪ - 0.37٪. ناخالصی های کم فسفر و گوگرد.

● خواص مکانیکی جامع عالی: استحکام کششی ≥ 600 مگاپاسکال، استحکام تسلیم ≥ 355 مگاپاسکال، ازدیاد طول ≥ 16%؛ سختی HRC32-36 پس از خاموش کردن و تمپر کردن.

● بهینه سازی شده از طریق عملیات حرارتی اختصاصی، متعادل کننده استحکام و چقرمگی با مقاومت خستگی فوق العاده برای کارکرد طولانی مدت موتور با فرکانس بالا.

ماشینکاری دقیق و کنترل فرآیند

یک سیستم کنترل کامل حلقه بسته دقت بالا و ثبات دسته ای را تضمین می کند:

● تحمل سوراخ داخلی تا 0.005 ± میلی متر کنترل می شود. مجهز به CMM، تستر گردی، مانیتور کانتور و کنترل فرآیند آماری SPC.

● محیط پردازش به شدت کنترل شده برای کاهش نوسانات دما و لرزش. ماشین آلات CNC با دقت بالا و ابزارهای ویژه انطباق ابعادی را تضمین می کنند.

● بازرسی کامل مواد ورودی، نظارت بر عملیات حرارتی در زمان واقعی، و بازرسی 100٪ محصول نهایی برای جلوگیری از ورود محصولات ناسازگار به بازار.

درمان سطح: تمام اتوماتیک تمام اتوماتیک اکسید سیاه

از فرمول اکسید سیاه خود توسعه یافته و خط تولید کاملاً اتوماتیک بدون تماس دستی برای جلوگیری از آسیب و آلودگی استفاده می کند:

● فرآیند خشک کردن و اکسید سیاه خودکار یکپارچه، مقاومت در برابر خوردگی و زنگ زدگی را مطابق با استانداردهای صنعتی بهبود می بخشد.

● از عملیات سطحی سفارشی از جمله آبکاری الکتریکی، گالوانیزه کردن، و آبکاری نیکل برای کاربردهای خاص پشتیبانی می کند.

مزایای اصلی سازمانی

با بیش از 20 سال تجربه در تولید ماشین آلات، Haven یک سیستم کامل از تحقیق و توسعه، تولید، و کنترل کیفیت تا خدمات پس از فروش ایجاد کرده است، که رقابت متفاوتی را در تولید Robot Motor Yoke شکل می دهد و به طور موثر نقاط درد مشتری را در تهیه، سفارشی سازی و تولید انبوه حل می کند.

ظرفیت کافی و تحویل پایدار

● 120 دستگاه CNC با دقت بالا، 1 خط تمیز کننده تمام اتوماتیک، 25 تکنسین حرفه ای.

● ظرفیت ماهیانه: 30000 واحد; فروش ماهانه جاری: 10000 تا 20000 واحد، ظرفیت 40٪ تا 50٪ برای سفارشات عمده و فوری باقی می ماند.

● زنجیره تامین قابل اعتماد در ژجیانگ زمان کوتاه مدت مواد خام و تحویل پایدار را برای تولید مداوم در مقیاس بزرگ و چند تنوع تضمین می کند.

کنترل کیفیت کاملاً خودکار و عیوب نزدیک به صفر

● 25 دستگاه بازرسی خودکار برای آزمایش تمام ابعاد از مواد ورودی به کالاهای نهایی.

● 100٪ کنترل کیفیت آنلاین. نرخ عبور تولید 99.99٪، نرخ عبور کارخانه 100٪.

● دارای گواهی ISO9001 و IATF16949. قابلیت ردیابی کامل تولید با قوام و قابلیت اطمینان برتر.

پشتیبانی فنی حرفه ای و سفارشی سازی قوی

● تیم فنی اختصاصی متخصص در بهینه سازی و طراحی فرآیند yoke.

● پاسخ سریع به سفارشی سازی: تولید مبتنی بر نقشه، مواد مشخص شده، و عملیات سطح.

● پشتیبانی یک مرحله ای از مشاوره طراحی، بهینه سازی فرآیند، و تولید آزمایشی دسته ای کوچک تا تولید انبوه، کوتاه کردن چرخه های توسعه و کاهش هزینه ها.

انطباق با محیط زیست و کنترل هزینه

● مطابقت کامل با اتحادیه اروپا ROHS و REACH با گزارش های گواهی کامل.

● تولید خودکار مداخلات دستی را کاهش می‌دهد و استفاده از مواد را بهبود می‌بخشد، هزینه‌ها را کنترل می‌کند و در عین حال به مصرف انرژی پایین و انتشار ضایعات کم دست می‌یابد، عملکرد زیست‌محیطی و مقرون به صرفه بودن را متعادل می‌کند.

مشتریان تعاونی و مدل های مشارکت

Robot Motor Yoke ما مدت‌هاست که شرکت‌های پیشرو داخلی و بین‌المللی از جمله Samsung، Haier و Nidec را با همکاری استراتژیک پایدار برای بیش از یک دهه عرضه کرده است. کیفیت محصول و خدمات با نرخ خرید مجدد بالا بسیار شناخته شده است.

ما از چندین مدل همکاری پشتیبانی می کنیم:

● تهیه عمده محصولات استاندارد

● تولید سفارشی بر اساس نقشه های مشتری

● تولید نمونه برای مشخصات خاص

ما از مشتریان در سراسر جهان برای بازدید از کارخانه ما برای بازرسی و همکاری تجاری استقبال می کنیم. ما با تکیه بر سیستم تولید بالغ و قدرت فنی خود، به مشتریان کمک می کنیم تا هزینه های توسعه، آزمایش، ساخت و پس از فروش را کاهش دهند تا به نتایج برد-برد بلند مدت دست یابند.
