چگونه قرقره های تسمه هنگام جفت شدن با پروانه ها و وزنه ها لرزش را کاهش می دهند؟

در هر سیستم ماشین دوار، ارتعاش دشمن است. سایش را تسریع می‌کند، نویز ایجاد می‌کند، کارایی را کاهش می‌دهد و در صورت عدم کنترل می‌تواند منجر به شکست فاجعه‌بار شود. هنگامی که یک سیستم تسمه محور شامل یک پروانه - چه در یک فن، یک پمپ یا یک کمپرسور باشد - پتانسیل ارتعاش به طور چشمگیری افزایش می یابد. پروانه نیروهای دینامیکی خود را معرفی می کند و این نیروها با قرقره های تسمه، تسمه و کل سیستم محرک در تعامل هستند. نتیجه می تواند یک الگوی ارتعاشی پیچیده باشد که تشخیص آن دشوار است و حتی حذف آن سخت تر است. با این حال، با طراحی و مهندسی مناسب، قرقره های تسمه می توانند نقش اصلی را در کاهش لرزش ایفا کنند، نه ایجاد آن. هنگامی که به درستی با پروانه ها و وزنه های تعادل جفت شوند، قرقره های تسمه بخشی از یک سیستم تنظیم شده می شوند که حتی در سرعت های بالا و تحت بارهای مختلف به نرمی کار می کند.

این سوال که چگونه قرقره های تسمه هنگام جفت شدن با پروانه ها و وزنه ها ارتعاش را کاهش می دهند، مسئله تعادل دینامیکی، میرایی و یکپارچگی سیستم است. این شامل درک منابع ارتعاش، نقش هر جزء در قطار محرکه، و تکنیک های مهندسی است که می تواند برای مقابله با نوسانات ناخواسته مورد استفاده قرار گیرد. این مقاله به بررسی اصول فنی پشت کاهش ارتعاش در سیستم‌های پروانه‌ای با تسمه می‌پردازد. ما منابع ارتعاش، ویژگی‌های طراحی قرقره‌های تسمه را که به عملکرد روان کمک می‌کنند، نقش وزنه‌های تعادل، و ملاحظات سطح سیستم که عملکرد بهینه را تضمین می‌کنند، پوشش خواهیم داد. ما همچنین مشخصات دقیقی را برای خود ارائه خواهیم دادقرقره های تسمهاز کارخانه ما در شرکت الکترومکانیکی ژجیانگ هاون، با مسئولیت محدود.

فهرست مطالب

• 1. منابع ارتعاش در سیستم پروانه تسمه محور چیست؟
• 2. تعادل قرقره چگونه بر لرزش سیستم تأثیر می گذارد؟
• 3. وزنه های تعادلی چه نقشی در کنترل ارتعاش دارند؟
• 4. طراحی قرقره چگونه لرزش را کاهش می دهد؟
• 5. قرقره ها، پروانه ها و وزنه های تسمه چگونه به عنوان یک سیستم تنظیم می شوند؟
• 6. چه مشخصاتی یک قرقره تسمه کاهنده لرزش را تعریف می کند؟
• 7. سوالات متداول (سؤالات متداول)
• 8. نتیجه گیری

1. منابع ارتعاش در سیستم پروانه تسمه محور چیست؟

برای درک چگونگی کاهش ارتعاش قرقره های تسمه، ابتدا باید بفهمیم که ارتعاش از کجا می آید. در یک سیستم پروانه تسمه محور، ارتعاش می تواند از چندین منبع منشأ بگیرد. اولین مورد عدم تعادل در اجزای چرخان است. پروانه ای که کاملاً متعادل نباشد، نیروی گریز از مرکز تولید می کند که با آن می چرخد ​​و یک ارتعاش در هر انقلاب ایجاد می کند. همین امر در مورد قرقره های تسمه نیز صادق است. اگر یک قرقره نامتعادل باشد، ارتعاش خود را ایجاد می کند. منبع دوم ناهماهنگی است. اگر قرقره و محور پروانه کاملاً در یک راستا قرار نگیرند، تسمه در یک زاویه قرار می گیرد و نیروهای جانبی ایجاد می کند که باعث لرزش می شود. منبع سوم نقص تسمه است. یک تسمه با یک نقطه سفت، یک توده یا یک اتصال ناهموار در هنگام عبور از روی قرقره ها ضربه دوره ای ایجاد می کند. منبع چهارم رزونانس است. هر سیستم مکانیکی دارای فرکانس های طبیعی است. اگر یک منبع ارتعاش - مانند سرعت چرخش پروانه - با فرکانس طبیعی مطابقت داشته باشد، ارتعاش تقویت می شود. منبع پنجم نیروهای آیرودینامیکی یا هیدرولیکی است. در فن ها و پمپ ها، پروانه پالس های فشاری تولید می کند که می تواند لرزش را در سیستم تحریک کند. جدول زیر به طور خلاصه این منابع و ویژگی های آنها را نشان می دهد.

درشرکت الکترومکانیکی ژجیانگ هاون با مسئولیت محدود، کارخانه ما تجربه گسترده ای در تجزیه و تحلیل ارتعاش در سیستم های تسمه محور دارد. ما با مشتریان خود کار می کنیم تا منابع ارتعاش را شناسایی کرده و قرقره های تسمه ای را انتخاب کنیم که برای به حداقل رساندن آنها طراحی شده اند. تیم مهندسی ما می تواند تجزیه و تحلیل ارتعاش را انجام دهد و توصیه هایی برای بهینه سازی سیستم ارائه دهد.

2. تعادل قرقره چگونه بر لرزش سیستم تأثیر می گذارد؟

تعادل یک قرقره تسمه یکی از مهمترین عوامل در کاهش ارتعاش در سیستم پروانه تسمه محور است. یک قرقره نامتعادل نیروی گریز از مرکز ایجاد می کند که با قرقره می چرخد. این نیرو به شفت، یاتاقان ها و کل سازه منتقل می شود. بزرگی نیرو متناسب با جرم عدم تعادل، فاصله عدم تعادل از مرکز چرخش و مجذور سرعت چرخش است. این بدان معنی است که در سرعت های بالا، حتی یک عدم تعادل کوچک می تواند نیروی زیادی ایجاد کند. به عنوان مثال، عدم تعادل 10 گرمی در شعاع 100 میلی متر در یک قرقره که با سرعت 3000 دور در دقیقه می چرخد، نیرویی حدوداً 10 کیلوگرم ایجاد می کند. در 6000 دور در دقیقه، همین عدم تعادل نیرویی معادل 40 کیلوگرم ایجاد می کند. این نیرو می تواند باعث سایش یاتاقان، خستگی شفت و صدای بیش از حد شود. جدول زیر رابطه بین عدم تعادل، سرعت و نیرو را نشان می دهد.

در کارخانه ما، هر قرقره تسمه را با استاندارد بالا متعادل می کنیم. ما از ماشین های متعادل کننده پویا استفاده می کنیم که عدم تعادل را در دو صفحه اندازه گیری می کنند و مقدار و محل وزن های اصلاحی مورد نیاز را نشان می دهند. درجه تعادل استاندارد ما G6.3 مطابق با ISO 1940 است که برای اکثر کاربردهای صنعتی مناسب است. برای کاربردهای با سرعت بالا یا دقیق، می‌توانیم به G2.5 یا بهتر دست پیدا کنیم. با اطمینان از اینکه قرقره های تسمه ما دقیقاً متعادل هستند، به مشتریان خود کمک می کنیم تا لرزش را در منبع کاهش دهند.

3. وزنه های تعادلی چه نقشی در کنترل ارتعاش دارند؟

وزنه های تعادل برای اصلاح عدم تعادل در اجزای چرخان استفاده می شود. آنها توده های کوچکی هستند که در یک مکان خاص به جزء متصل می شوند تا عدم تعادل را خنثی کنند. در قرقره تسمه، وزنه های تعادل را می توان به شکل پیچ های تنظیم، زبانه های جوش داده شده یا سوراخ های حفر شده اضافه کرد. نکته کلیدی این است که وزنه را در محل صحیح قرار دهید و مطمئن شوید که به طور ایمن وصل شده است. در سیستم پروانه تسمه محور، وزنه های تعادل هم روی پروانه و هم بر روی قرقره ها استفاده می شود. پروانه معمولاً ابتدا بالانس می شود و سپس قرقره ها متعادل می شوند. وزنه های تعادل روی قرقره ها برای به حداقل رساندن لرزش کلی سیستم تنظیم می شوند. زیرا ارتعاش سیستم مجموع ارتعاشات تمام اجزاء است. اگر قرقره برای مقابله با عدم تعادل باقیمانده پروانه متعادل باشد، ارتعاش کلی را می توان کاهش داد. جدول زیر به طور خلاصه انواع وزنه های تعادلی و کاربرد آنها را نشان می دهد.

در شرکت الکترومکانیکال ژجیانگ هاون، کارخانه ما از تکنیک های متعادل سازی دقیق استفاده می کند تا اطمینان حاصل شود که قرقره های تسمه ما به درستی متعادل هستند. ما همچنین می‌توانیم قرقره‌هایی را با وزنه‌های تعادل از پیش نصب‌شده یا با موادی برای بالانس میدانی عرضه کنیم. تیم مهندسی ما می تواند در بالانس کردن سیستم کامل از جمله پروانه و قرقره ها کمک کند.

4. طراحی قرقره چگونه لرزش را کاهش می دهد؟

علاوه بر تعادل، طراحی یک قرقره تسمه می تواند به کاهش ارتعاش از طریق میرایی کمک کند. میرایی اتلاف انرژی از یک سیستم ارتعاشی است. دامنه ارتعاش را کاهش می دهد و به جلوگیری از تشدید کمک می کند. چندین ویژگی طراحی وجود دارد که می تواند میرایی را به قرقره تسمه اضافه کند. اولین مورد استفاده از قرقره اسپلیت یا قرقره با لایه میرایی است. قرقره اسپلیت دارای لایه ای از لاستیک یا الاستومر بین توپی و لبه است. این لایه به عنوان یک دمپر عمل می کند، انرژی ارتعاش را جذب می کند و انتقال ارتعاش از لبه به توپی را کاهش می دهد. مورد دوم استفاده از دمپر جرمی تنظیم شده است. این یک توده کوچک است که با یک عنصر ارتجاعی به قرقره متصل می شود. جرم به گونه ای تنظیم می شود که در فرکانسی که با ارتعاش قرقره خارج از فاز است، ارتعاش کند و آن را خنثی کند. سومین مورد استفاده از طرح آجدار یا باله دار است. دنده ها یا باله ها سطح قرقره را افزایش می دهند که می تواند به دفع گرما و کاهش لرزش کمک کند. جدول زیر این ویژگی های میرایی و اثربخشی آنها را خلاصه می کند.

در کارخانه ما، قرقره های تسمه را با ویژگی های مختلف میرایی متناسب با کاربردهای مختلف ارائه می دهیم. تیم مهندسی ما می تواند به شما در انتخاب طرح مناسب برای مشکل ارتعاش خاص خود کمک کند. ما همچنین می‌توانیم قرقره‌ای با دمپر جرمی تنظیم‌شده یا طراحی اسپلیت هاب را به صورت سفارشی طراحی کنیم تا نیازهای شما را برآورده کند.

5. قرقره ها، پروانه ها و وزنه های تسمه چگونه به عنوان یک سیستم تنظیم می شوند؟

کاهش ارتعاش در یک سیستم پروانه تسمه محور فقط در مورد تعادل اجزای جداگانه نیست. این در مورد تنظیم کل سیستم است تا اجزاء با هم کار کنند تا لرزش را به حداقل برسانند. این رویکرد در سطح سیستم برای دستیابی به کمترین سطح ارتعاش ممکن ضروری است. این فرآیند با انتخاب قرقره های تسمه و پروانه آغاز می شود. قرقره ها باید تا حد استاندارد بالا متعادل شوند و پروانه باید تا حد استاندارد بالاتری متعادل شود. مرحله بعدی تراز کردن قرقره ها و محور پروانه است. ناهماهنگی منبع اصلی ارتعاش است و قبل از انجام هر گونه تعادل باید اصلاح شود. مرحله بعدی بررسی کشش تسمه است. تسمه ای که خیلی گشاد باشد می لغزد و می لرزد. تسمه ای که خیلی سفت باشد یاتاقان ها را اضافه بار می کند و لرزش ایجاد می کند. کشش صحیح توسط سازنده تسمه مشخص شده است. مرحله بعدی اضافه کردن وزنه های تعادلی به سیستم در صورت نیاز است. این کار با اجرای سیستم و اندازه گیری ارتعاش در نقاط مختلف انجام می شود. سپس وزنه های تعادل تا زمانی که لرزش به حداقل برسد تنظیم می شود. جدول زیر مراحل تنظیم سیستم و اهداف آنها را خلاصه می کند.

در Hawen، کارخانه ما پشتیبانی در سطح سیستم را برای کاهش لرزش فراهم می کند. ما می‌توانیم قرقره‌های تسمه متعادلی را تامین کنیم، به تراز کردن و کشش کمک کنیم و تجزیه و تحلیل ارتعاش را در محل ارائه دهیم. هدف ما کمک به مشتریان خود برای دستیابی به نرم ترین عملکرد ممکن از سیستم های پروانه تسمه محور است.

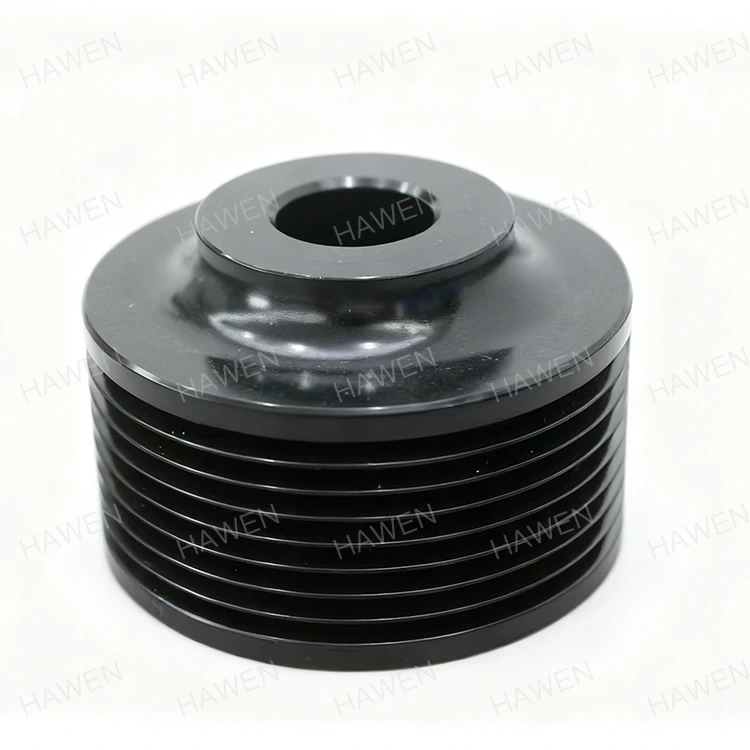

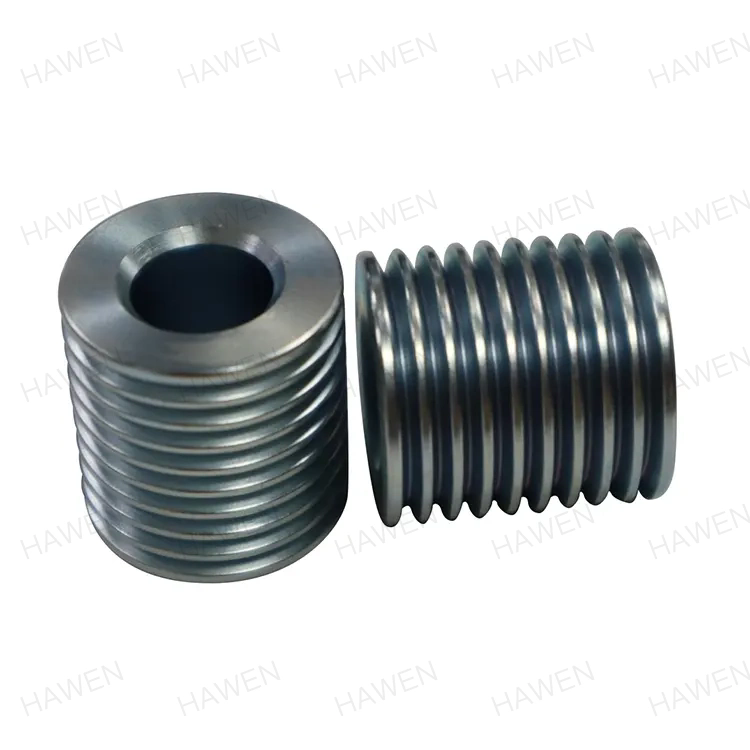

6. چه مشخصاتی یک قرقره تسمه کاهنده لرزش را تعریف می کند؟

مشخصات یک قرقره تسمه کاهنده ارتعاش شامل درجه تعادل، مواد، ویژگی های میرایی، تحمل سوراخ و پوشش سطح است. جدول زیر خلاصه ای از این مشخصات را برای قرقره های تسمه ما ارائه می دهد.

در کارخانه ما، قرقره های تسمه را برای برآورده کردن این مشخصات و موارد دیگر تولید می کنیم. ما می توانیم درجه تعادل، مواد و ویژگی های میرایی را متناسب با کاربرد خاص شما سفارشی کنیم. تیم مهندسی ما می تواند در فرآیند انتخاب کمک کند و اطلاعات فنی دقیقی را برای پروژه شما ارائه دهد.

7. سوالات متداول (سؤالات متداول)

سوال 1: عدم تعادل قرقره چگونه باعث لرزش می شود؟

پاسخ: عدم تعادل قرقره باعث ایجاد ارتعاش می شود زیرا توزیع ناهموار جرم نیروی گریز از مرکز ایجاد می کند که با قرقره می چرخد. این نیرو به شفت، یاتاقان ها و سازه منتقل می شود و باعث ایجاد لرزش در فرکانس چرخشی (1x RPM) می شود. بزرگی نیرو با مجذور سرعت افزایش می‌یابد، بنابراین عدم تعادل در سرعت‌های بالا مشکل‌سازتر است. متعادل کردن قرقره این نیرو را از بین می برد و لرزش را کاهش می دهد.

سوال 2: برای قرقره های تسمه چه درجه تعادلی باید مشخص کنم؟

پاسخ: درجه تعادل بستگی به سرعت و کاربرد دارد. برای کاربردهای صنعتی عمومی با سرعت تا 3000 RPM، G6.3 معمولاً کافی است. برای کاربردهای با سرعت بالا (بالاتر از 3000 دور در دقیقه) یا ماشین آلات دقیق، G2.5 یا بهتر توصیه می شود. کارخانه ما می تواند در مورد درجه تعادل مناسب برای برنامه خاص شما مشاوره دهد.

سوال 3: آیا می توانم یک قرقره تسمه را در زمین متعادل کنم؟

پاسخ: بله تعادل میدان برای قرقره های بزرگ یا سیستم هایی که به راحتی جدا نمی شوند امکان پذیر است. تعادل میدانی شامل استفاده از یک آنالایزر ارتعاش برای اندازه‌گیری ارتعاش و سپس اضافه کردن یا حذف وزن در مکان‌های خاص روی قرقره است. نیاز به تجهیزات تخصصی و تخصص دارد. کارخانه ما می تواند خدمات تعادل میدانی یا آموزش برای تیم تعمیر و نگهداری شما ارائه دهد.

سوال 4: کشش تسمه چگونه بر ارتعاش تأثیر می گذارد؟

پاسخ: کشش تسمه تاثیر بسزایی در ارتعاش دارد. تسمه ای که خیلی شل باشد می لغزد و باعث ایجاد لرزش و صدا با فرکانس بالا می شود. تسمه ای که خیلی سفت باشد یاتاقان ها را اضافه بار می کند و در فرکانس چرخش لرزش ایجاد می کند. تنش صحیح توسط سازنده تسمه مشخص شده است و باید مرتباً بررسی شود. کشش مناسب برای عملکرد روان ضروری است.

سوال 5: بهترین راه برای کاهش لرزش در سیستم پروانه تسمه محور چیست؟

پاسخ: بهترین راه برای کاهش ارتعاش، رسیدگی به تمام منابع بالقوه است. پروانه و قرقره ها را متعادل کنید، محورها را تراز کنید، کشش صحیح تسمه را تنظیم کنید و در صورت لزوم میرایی اضافه کنید. یک رویکرد در سطح سیستم موثرتر از پرداختن به اجزای منفرد است. کارخانه ما می تواند راه حل کاملی از جمله قرقره های تسمه متعادل، ابزار تراز و خدمات آنالیز ارتعاش ارائه دهد.

8. نتیجه گیری

قرقره های تسمه در هنگام جفت شدن با پروانه ها و وزنه های تعادل نقش مهمی در کاهش لرزش دارند. با اطمینان از تعادل دقیق قرقره ها، با انتخاب ویژگی های میرایی مناسب، و با تنظیم سیستم به عنوان یک کل، می توان به عملکرد نرم و بی صدا حتی در سرعت های بالا و تحت بارهای مختلف دست یافت. نکته کلیدی درک منابع ارتعاش و پرداختن به آنها به طور سیستماتیک است. در شرکت الکترومکانیکال ژجیانگ هاون، کارخانه ما تخصص و تجهیزات لازم برای تولید قرقره های تسمه ای را دارد که بیشترین الزامات را برای کاهش ارتعاش برآورده می کند. ما از تعادل دقیق، مواد با کیفیت بالا و طرح‌های میرایی پیشرفته استفاده می‌کنیم تا اطمینان حاصل کنیم که قرقره‌های ما به یک سیستم روان و روان کمک می‌کنند. چه در حال طراحی یک سیستم پروانه تسمه محور جدید باشید یا یک سیستم موجود را عیب یابی کنید، ما می توانیم کمک کنیم.

تیم مهندسی ما برای کمک به تجزیه و تحلیل ارتعاش، انتخاب قرقره و تنظیم سیستم در دسترس است. ما می توانیم مشخصات دقیق، خدمات تعادلی و پشتیبانی در محل را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری، ما را به یک شریک قابل اعتماد برای سیستم های درایو صنعتی در سراسر جهان تبدیل کرده است.

امروز با شرکت الکترومکانیکال ژجیانگ هاون تماس بگیریدبرای بحث در مورد نیازهای قرقره تسمه خود و کشف اینکه چگونه محصولات ما می توانند به شما در کاهش لرزش در سیستم های پروانه تسمه محور خود کمک کنند.
