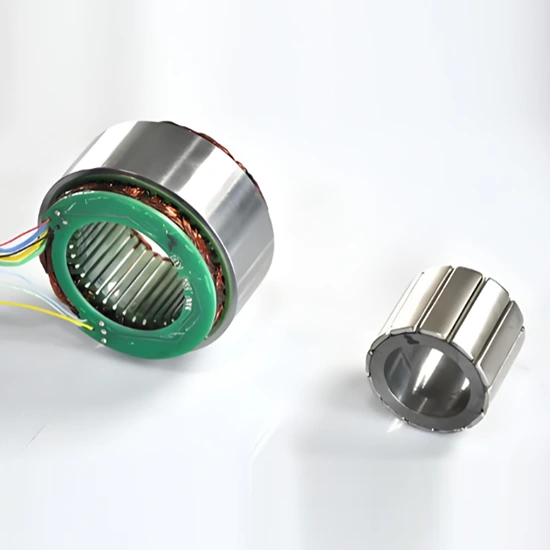

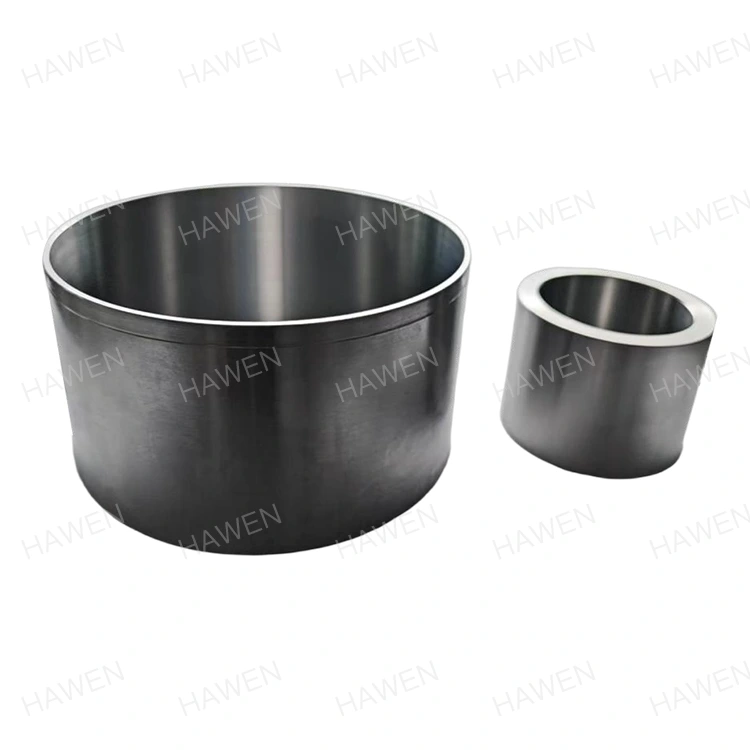

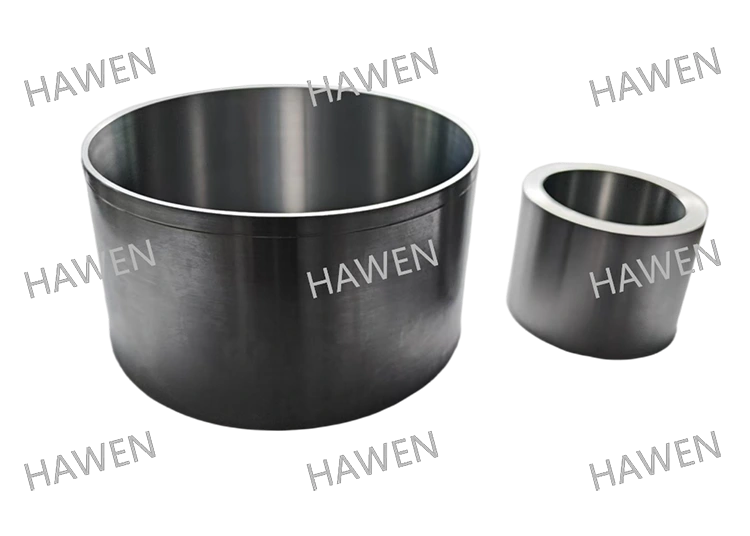

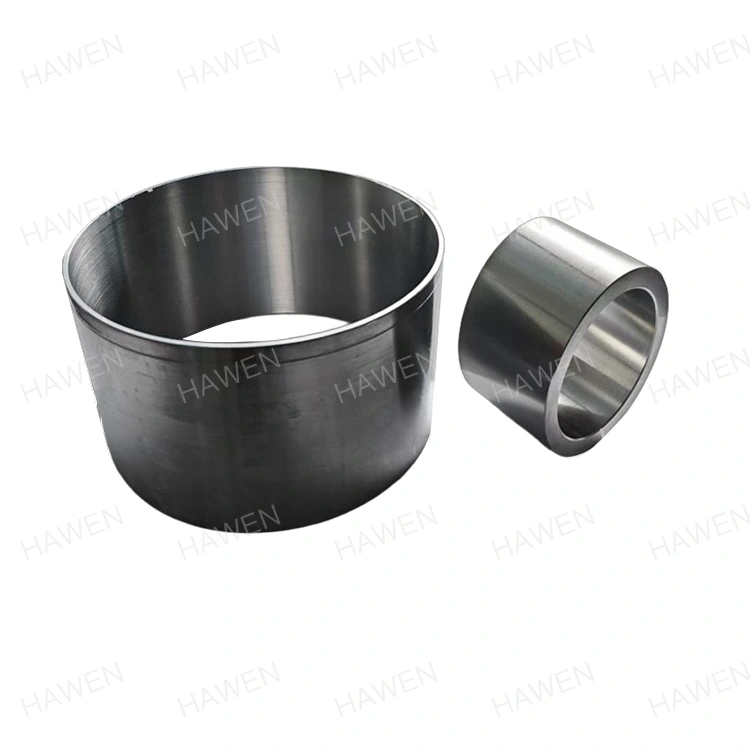

هسته روتور

HAWEN بر ارائه هسته های روتور با کیفیت با تخصص پیشرفته در ساخت دقیق تمرکز دارد. هسته استاتور آن دارای عملکرد قابل اعتماد برای بازوهای رباتیک و وسایل نقلیه انرژی جدید است. ما به عنوان یک تولید کننده حرفه ای، خدمات سفارشی را برای پاسخگویی به نیازهای خریداران در بخش اتوماسیون صنعتی و انرژی ارائه می دهیم.

مشخصات محصول

زمینه های کاربرد محصول

HAWEN (Trilon) یک شرکت با بیش از 20 سال مشارکت عمیق در صنعت ماشین آلات است. از سال 2015، ما بر تحقیق و توسعه و تولید هسته‌های استاتور متمرکز شده‌ایم که عمدتاً برای محافظت مشترک از بازوهای رباتیک و در صنعت انرژی استفاده می‌شوند. هسته های استاتور ما با ماشینکاری دقیق از فولاد کربن 20# و فولاد آلیاژی 42CrMo ساخته شده اند.

به عنوان یک جزء اساسی از موتورهای الکتریکی مختلف در بخش صنعتی، هسته های استاتور برای بازوهای رباتیک، کمپرسورها و سایر تجهیزات استفاده می شود. آنها تبدیل انرژی الکترومکانیکی با راندمان بالا را درک می کنند و از تولید خودکار و کنترل فرآیند پشتیبانی می کنند.

در صنعت انرژی و برق، هسته های استاتور به طور گسترده در تجهیزات تولید برق مانند توربین های بادی و توربین های بخار استفاده می شود. هسته های استاتور برای توربین های بادی از طراحی ساختاری خاصی با شیارهای اریب باز و صفحات شکاف تهویه برای بهینه سازی اتلاف گرما، کاهش موثر افزایش دما و تلفات الکترومغناطیسی و بهبود عملکرد تجهیزات و عمر مفید استفاده می کنند.

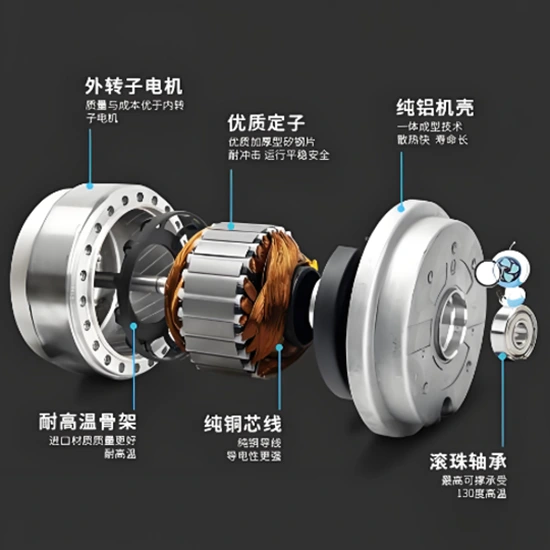

در حمل‌ونقل و فناوری‌های نوظهور، هسته‌های استاتور اجزای کلیدی موتورها برای وسایل نقلیه با انرژی جدید و موتورهای سروو برای روبات‌ها هستند. طراحی با راندمان بالا آنها به طور مستقیم بر چگالی توان و بهره وری انرژی سیستم های درایو تأثیر می گذارد. هسته فنی هسته های استاتور در بهینه سازی مواد و ساختار نهفته است.

محصولات ما طیف گسترده ای از صنایع را پوشش می دهد که عمدتاً در زمینه حفاظت از مفصل بازوی رباتیک خدمت می کند و ما توانایی ساخت با دقت و دقت بالا را داریم.

تجهیزات کاربردی محصول و مشتریان اصلی

محصولات فوق عمدتاً برای موتورهای بازوهای رباتیک صنعتی، با مشتریان اصلی از جمله Nidec، Midea، Haier و سایر شرکت های مشهور اعمال می شود.

پارامترهای فنی: 20# هسته استاتور فولاد کربنی

پارامترهای فنی: هسته استاتور فولاد آلیاژی 42CrMo

مزایای اصلی

منابع و زیرساخت های تولیدی

HAWEN به سرمایه گذاری در منابع تولید خودکار برای ایجاد یک پایه تولید پایدار ادامه می دهد. این مرکز دارای 10 خط تولید کاملاً خودکار است که توسط یک خط تمیز کردن سطح خودکار و یک خط تصفیه خودکار اکسید سیاه پشتیبانی می شود و تولید در مقیاس بزرگ و مداوم را امکان پذیر می کند.

تخصص مهندسی و تحقق محصول

HAWEN با پشتیبانی یک تیم مهندسی بالغ، در توسعه محصول مشتری در مراحل اولیه شرکت می کند. HAWEN با ارزیابی نیازمندی‌های سیستم صنعتی، طراحی ساختاری و انتخاب مواد و فرآیند، تضمین می‌کند که محصولات با الزامات عملکردی و عملکردی مطابقت دارند و در عین حال قابل تولید و مقیاس‌پذیر هستند.

ماشینکاری دقیق و اجرای خودکار

تمام فرآیندهای ماشینکاری حیاتی با استفاده از تجهیزات خودکار با دقت بالا انجام می شود. کنترل ابعاد هسته پایدار است، با تلورانس های کلیدی مانند تحمل سوراخ داخلی در ≤0.005 میلی متر حفظ می شود. اجرای خودکار دخالت انسان را به حداقل می رساند و تکرارپذیری و ثبات را تضمین می کند.

مدیریت کیفیت و پایش داده ها

کنترل کیفیت از مرحله تامین مواد خام آغاز می شود، جایی که سازگاری به شدت مدیریت می شود. در طول تولید، سیستم‌های بازرسی آنلاین پارامترهای کلیدی را در زمان واقعی نظارت می‌کنند و امکان شناسایی و اصلاح به موقع انحرافات را فراهم می‌کنند. نرخ بازده فرآیند در 99.995٪ باقی می ماند، با 100٪ بازرسی قبل از حمل و نقل.

مواد مسئول زیست محیطی و فرآیندهای پاک

HAWEN الزامات زیست محیطی را در انتخاب مواد و فرآیندهای ساخت به شدت اعمال می کند. محصولات با استفاده از فولاد بدون کربن 1215 برای کاهش مواد مضر تولید می شوند. تصفیه سطح از طریق یک فرآیند کاملاً خودکار اکسید سیاه انجام می شود و از آلودگی دستی جلوگیری می کند و در عین حال مقاومت در برابر خوردگی را بهبود می بخشد و ضایعات را کاهش می دهد. محصولات با ROHS، REACH و سایر مقررات زیست محیطی بین المللی مطابقت دارند.

سفارشی سازی و سازگاری سیستم

بر اساس پیکربندی‌های مختلف سیستم صنعتی مشتری و شرایط عملیاتی، HAWEN طرح‌های سفارشی‌سازی شده و به شکل خاص را برای اطمینان از تناسب مناسب برنامه و قابلیت اطمینان عملیاتی ارائه می‌کند. مشارکت اولیه مهندسی، تغییرات بعدی و تلاش‌های آزمایشی را کاهش می‌دهد.

ظرفیت تولید و انعطاف پذیری تحویل

مجموع ظرفیت ماهانه HAWEN به حدود 5 میلیون واحد می رسد. با ارسال ماهانه فعلی 3 تا 4 میلیون دستگاه، 40٪ تا 60٪ ظرفیت موجود باقی می ماند. این ساختار از مقیاس بندی پروژه، تنظیمات برنامه تحویل و تغییرات در تقاضای بازار پشتیبانی می کند.

زنجیره تامین منطقه ای و پاسخگویی

HAWEN واقع در استان ژجیانگ، یکی از قطب های تولیدی اصلی چین، از همکاری طولانی مدت با تامین کنندگان بالغ محلی بهره می برد. زمان کوتاه خرید و عرضه پایدار، قابلیت اطمینان تحویل و سرعت پاسخگویی را افزایش می‌دهد.

نتایج مشتری و ارزش بلند مدت

HAWEN از طریق منابع تولید پایدار، اجرای مهندسی کارآمد و یک سیستم کیفیت قابل اعتماد، به مشتریان کمک می کند تا به کارایی هزینه، عملکرد کم نویز، نرخ صلاحیت بالا و انطباق با محیط زیست دست یابند. انتخاب HAWEN کل هزینه‌های توسعه، آزمایش، ساخت و خدمات پس از فروش را در طول چرخه عمر محصول کاهش می‌دهد.

انتخاب مواد

45# فولاد کربن

فولاد کربنی 45# یک فولاد ساختاری کربنی با کیفیت بالا با محتوای کربن تقریباً 0.42٪ تا 0.50٪ است که متعلق به رده فولاد کربن متوسط ​​است. چگالی مواد آن 7.85 g/cm³ است. ترکیب شیمیایی آن شامل 0.50٪ - 0.80٪ منگنز، 0.17٪ - 0.37٪ سیلیکون، با عناصر ناخالصی کاملاً کنترل شده مانند فسفر و گوگرد است. کمتر از 16٪ و کاهش سطح حداقل 40٪. به دلیل سختی ضعیفی که دارد، مستعد ترک خوردن در حین کوئنچ با آب است و جوش پذیری متوسطی دارد - پیش گرمایش قبل از جوشکاری و بازپخت پس از جوش برای کاهش تنش داخلی لازم است. کوئنچ و تمپرینگ (کوئنچ به علاوه تمپرینگ با دمای بالا) در عملیات حرارتی می تواند عملکرد آن را بهینه کند: دمای کوئنچ معمولاً حدود 840 درجه سانتیگراد است، دمای تمپر 560-600 درجه سانتیگراد و سختی می تواند به HRC 22-34 برسد.

فولاد آلیاژی 42CrMo

42CrMo یک فولاد ساختاری آلیاژی فوق‌العاده با استحکام است که به دلیل خواص مکانیکی عالی و جامع مشهور است و به طور گسترده در زمینه‌های صنعتی با نیازهای بالا برای استحکام و چقرمگی استفاده می‌شود. و مقدار کمی سیلیکون (Si) و منگنز (Mn). این طراحی ترکیبی به مواد با استحکام بالا، چقرمگی خوب، سختی بالا و بدون شکنندگی مزاج آشکار می بخشد. پس از خاموش کردن و تمپر کردن، می تواند حد خستگی بالا و مقاومت در برابر ضربه های متعدد را به دست آورد، و همچنین چقرمگی ضربه ای در دمای پایین را نشان می دهد. ویژگی های مکانیکی: استحکام کششی σb ≥1080 مگاپاسکال، استحکام تسلیم σs ≥930 مگاپاسکال، ازدیاد طول δ5 ≥5 ≥ ≥ 6 درصد انرژی، کاهش سطح ضربه ≥4% J، چقرمگی ضربه αkv ≥78 J/cm²؛ سختی در حالت آنیل شده 147 ~ 241 HB است و سختی پس از خاموش کردن و تمپر کردن در ≤217 HBW قابل کنترل است.

کنترل فرآیند

● کنترل تحمل حفره: دستیابی به دقت بالای ± 0.008 میلی متر الزامات بسیار سختگیرانه ای را برای تجهیزات پردازش و ثبات فرآیند ایجاد می کند. چنین محدوده تلورانس دقیقی به دقت بالای تجهیزات ماشینکاری (به عنوان مثال، ماشین ابزار CNC)، ابزارهای برش با کیفیت بالا، شرایط فرآیند پایدار و وسایل قابل اعتماد (مانند کنترل دما، سرکوب لرزش) نیاز دارد. هر گونه انحراف جزئی ممکن است منجر به نقص کیفیت محصول شود. ما فرآیندهای تولید پیشرفته را برای اطمینان از این دقت اتخاذ می‌کنیم: از طریق ابزارهای اندازه‌گیری با دقت بالا (مانند دستگاه اندازه‌گیری مختصات (CMM)، تستر گردی، ابزار اندازه‌گیری نمایه)، کنترل دقیق فرآیند (به عنوان مثال، محیط کنترل آماری تثبیت‌شده (به‌عنوان مثال، ضمانت‌سازی فرآیندهای آماری) سازگاری تولید. ارزش کاربرد: در سیستم‌های انتقال دقیق، تحمل سوراخ مستقیماً بر دقت اتصال بین اجزا و شفت تأثیر می‌گذارد که برای راندمان انتقال، کنترل نویز و عمر مفید محصول بسیار مهم است - این یک شاخص فنی اصلی برای تولید پیشرفته است.

ما کنترل کیفیت دقیقی را در طول فرآیند تولید اعمال می کنیم تا از پایداری و دوام محصولات در طول استفاده اطمینان حاصل کنیم.

● تطبیق عملکرد مواد: سختی مواد و فرآیندهای عملیات حرارتی را به شدت کنترل کنید تا به طور موثر مقاومت در برابر سایش و استحکام خستگی را افزایش دهید.

درمان سطح - تمیز کردن و غیرفعال کردن

هسته های استاتور از مواد فلزی ساخته شده و در محیط های خشن کار می کنند که به طور حتم باعث زنگ زدگی و خوردگی قطعات یدکی بدون درمان مناسب می شود. شرکت ما دارای یک تیم اصلی تحقیق و توسعه حرفه ای و با تجربه است. از طریق سال ها تجربه عملی و آزمایش های مکرر، ما یک فرمول اختصاصی درمان سطحی برای این محصول ایجاد کرده ایم. ما یک فرآیند تمیز کردن و غیرفعال سازی همراه با یک سیستم خشک کردن کاملا اتوماتیک را اتخاذ می کنیم، بدون تماس دستی با محصولات در کل فرآیند. این نه تنها مقاومت به خوردگی محصولات را برای مطابقت با استانداردهای صنعت افزایش می دهد، بلکه خطر برخورد محصول ناشی از تماس انسان را کاهش می دهد و پایداری عملیاتی محصولات را تضمین می کند.

سایر فرآیندهای آبکاری مانند آبکاری عمومی، آبکاری روی و آبکاری نیکل نیز در دسترس هستند و می توانند به طور کامل مطابق با نیاز مشتری سفارشی شوند.

الزامات زیست محیطی

همه محصولات از نظر انتخاب مواد خام و فرآیندهای تصفیه سطح الزامات حفاظت از محیط زیست را برآورده می کنند و توسط گزارش های رسمی ROHS و REACH پشتیبانی می شوند.

قابلیت های تحقیق و توسعه و سفارشی سازی

تیم تحقیق و توسعه و فنی حرفه ای ما 20 سال تجربه عمیق در صنعت دارد. ما می توانیم به طور کامل نیازهای مشتری را برآورده کنیم، نقاط درد فنی آنها را با توجه به سناریوها و خواسته های کاربردی خاص آنها حل کنیم و هسته های استاتور با شکل خاص را سفارشی کنیم. ما به گرمی از سفارشی سازی بر اساس نقشه های ارائه شده، از جمله محصولات سفارشی با مواد اولیه تعیین شده و فرآیندهای تصفیه سطح استقبال می کنیم. ما همچنین از بازدیدکنندگان خارج از کشور دعوت می کنیم تا از کارخانه تولید ما بازدید کنند.

هم افزایی از ساختار سازمانی جدید

هم افزایی ایجاد شده توسط ساختار سازمانی جدید، HAWEN را قادر می سازد تا به طور کامل انتظارات مشتری را بر اساس همکاری عمیق و مؤثر برآورده کند.

مشتریان داخلی

ما با مشتریان داخلی مانند Sanjiang Electric، LG Tianjin و Nidec، با یک رابطه همکاری پایدار که بیش از یک دهه را در بر می گیرد، مشارکت های استراتژیک بلندمدت برقرار کرده ایم.
